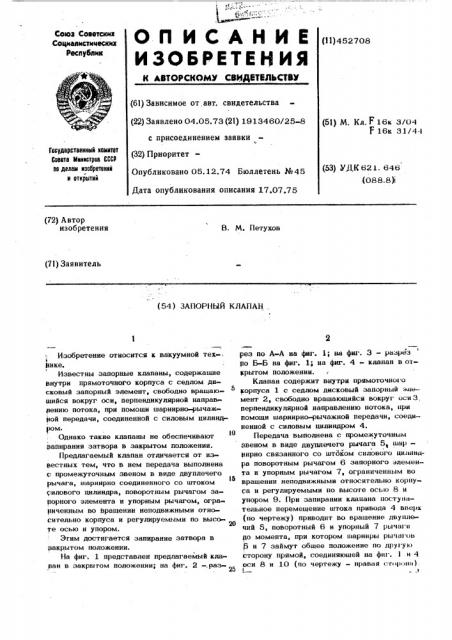

О Il И С А Н И Е (ц45а7оа
ИЗОБРЕТЕН ИЯ
Союз Советсюа
Социалмстичесаа
Республнк
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от.авт. свидетельства (51) M. Кл. F16к 3/04 г" 16к 31/44 (22) Заявлено 04.05.73 (21) 1913460/25-8 с присоединением заявки
Гасударственный немнтет
Сената Мнннатреа СССР ве делам нзабретеннй н еткрытнй (32) ПриоритетОпубликовано 05. 12.74 Бюллетень № 45
Дата опубликования описания 17.07.75 (53) УДК 621. 646 (088.8)l (72) Автор изобретения
В, М. Петухов (71) Заявитель
f (54) ЗАПОРНЫЙ КЛАПАН
Изобретение отыосится к вакуумной тех-, E нике.
Э
Известны эапорные клапаны, содержащие внутри прямоточного корпуса с седлом дисковый эапорный элемент, свободно вращаю5 щийся вокруг оси, перпендикулярной направлению потока, при помощи шарнирно-рычажной передачи, соединенной с силовым цилиндром.
Однако такие клапаны не обеспечивают вапирания затвора в закрытом положении.
Предлагаемый клапан отличается от известных тем, что в нем передача выполнена
С промежуточным звеном в виде двуплечего рычага, шарнирно соединенного со штоком
И силового цилиндра, поворотным рычагом эаПорного элемента и упорным рычагом, ограггиченным во вращении неподвижными относительно корпуса и регулируемыми по высоте осью и упором.
Эгим достигается запирание затвора в закрытом положении.
На фиг. 1 представлен предлагаемый клапан в закрытом положении; на фиг. 2 —,раз25 рез по А-А ыа фиг. 1; ыа фиг. 3 - разрез гго Б-Б на фиг. 1; ыа фиг. 4 - клапан а от«рытом положениы.
Клапан содержит внутри прямоточного
«орпуса 1 с седлом дисковый эапорный элемент 2, свободно вращающийся вокруг оси 3 перпендикулярной направлению потока, при помощи шарнирно-рычажной передачи, соединенной с силовым цилиндром 4.
Передача выполнена с промежуточыым звеном в виде двуплечего рычага 5 шар— нирно связанного со штбком силового цилиндра поворотным рычагом 6 запорного элемента и упорным рычагом 7, ограниченным во вращении неподвижными относительно корпуса и регулируемыми по высоте осью 8 и упором 9. При запирании клапана поступательное перемещение штока привода 4 вверх (по чертежу) приводит во вращение ггвуплеинй 5, поворотный 6 и упорный 7 рычаги до момента, при котором шарниры рычагов
5 и 7 займут общее положение по другую сторону прямой, соединяющей ыа фиг. 1 и 4 оси 8 и 10 (по чертежу — правая стiц>ои s).
I !
452708
При этом рычаги образуют замок, запирающий клапан в закрытом положении.
При открывании клапана движение звень ев привода происходит в обратной последовательности.
Предмет изобретения
Запорный клапан, содержащий внутрилря моточного корпуса с седлом дисковый запорный элемент, свободно вращающийся вокруг оси, перпендикулярной направлению потока
l е при помощи шарнирно-рычажной передачи, ; соединейной с сйловым пилицдром, о т л ичающийся тем, что,спельюзапирания затвора в закрытом положении, передача выполнена с промежуточным звеном в виде двуплечего рычага, шарнирно соединенного со штоком силового цилиндра, поворотным рычагом запорного элемента и упорным рычагом, ограниченным во вращении неподвижными относительно корпуса и регулируемыми по высоте осью и упором.
452708
