Радиатор для охлаждения полупроводниковых приборов

Радиатор для охлаждения полупроводниковых приборов

Иллюстрации

Показать все

Реферат



т:

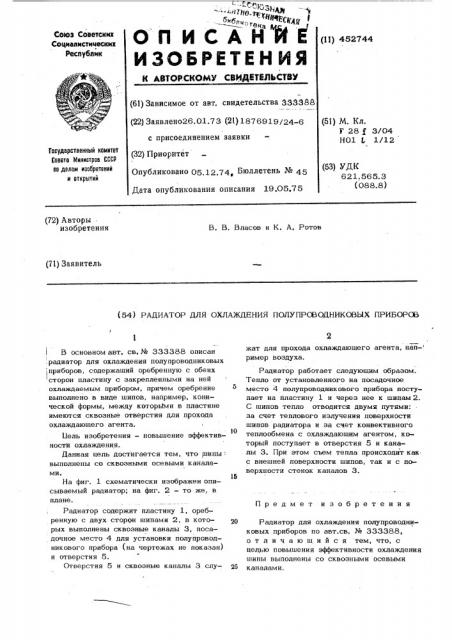

ОП ИСАН

Союз Советских

Социалистииеских

Республик (11) 452744

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства 333388

{22} Заявлено26.01.73 (21) 1876g1g/24 6 с присоединением заявки

{32) Приоритет (51) М. Кл.

Г 28 f 3/04

Н01 1, 1/12

Гасударственный квинтет

Савата Миниетраа СССР па денни изабретений и открытий (53) УДК

621.565.3 (088. 8) Опубликовано 05 12 74, Бюллетень № 45

Дата опубликования описания 19,05.75 (72) Авторы изобретения

B. В. Власов и К. А. Ротов (71) Заявитель (54) РАДИАТОР ДЛЯ ОХЛАЖДЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ

25

В основном авт. св, ¹ 333388 описан.радиатор для охлаждения полупроводниковых

1лриборов, содержащий оребренную с обеих сторон пластину с закрепленными на ней охлаждаемым прибором, причем оребрение выполнено в виде шипов, например, конической формы, между которЫми в пластине имеются сквозные отверстия для прохода охлаждающего агента.

l0

11ель изобретения — повышение эффективности охлаждения.

Данная цель достигается тем, что шипы выполнены со сквозными осевыми каналами.

На фиг. 1 схематически изображен описываемый радиатор; на фиг. 2 — то же, в плане.

Радиатор содержит пластину 1, оребренную с двух сторон шипами 2, в которых выполнены сквозные каналы 3, посадочное место 4 для установки полупроводникового прибора {на чертежах не показан) и отверстия 5.

Отверстия 5 и сквозные каналы 3 служат для прохода охлаждающего агента, нап- ример воздуха.

Радиатор работает следующим образом.

Тепло от установленного на посадочное место 4 полупроводникового прибора поступает на пластину 1 и через нее к шипам 2.

С шипов тепло отводится двумя путями: за счет теплового излучения поверхности шипов радиатОра и за счет конвективного теплообмена с охлаждающим агентом, ко торый поступает в отверстия 5 и каналы 3. При этом съем тепла происходит как с внешней поверхности шипов, так и с поверхности стенок каналов 3.

Предмет изобретения

Радиатор для охлаждения полупроводниковых приборов по авт.св. № 333388, отличающийся тем,что, с целью повышения эффективности охлаждения шипы выполнены со сквозными осевыми каналами.
