Реферат

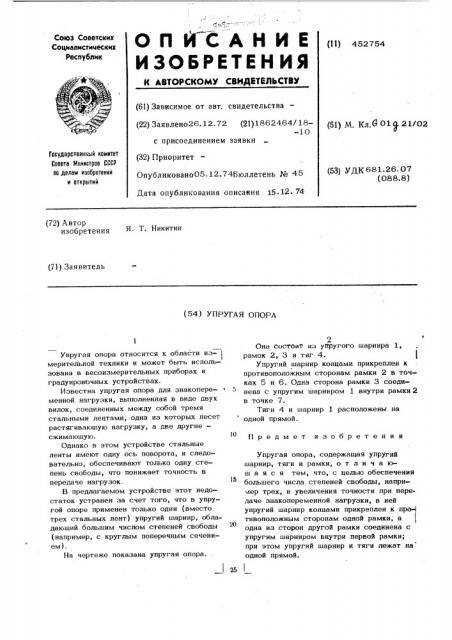

ОП ИС НИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистинеских

Республик (11) 4527 54

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено26. 12.72 (2I) 1862464/18-10 с присоединением заявки

Государстаенный каннтет

Соната Мнннстраа СССР аа делан нэабретеннй н открктнй (32) Приоритет

Опубликовано05 12.74Бюллетень № 45

Дата опубликования описания 15 12. 74 (б3) УДК 681.26. 07 (088.8) (71) Заявитель (54) УПРУГАЯ ОПОРА

Она состоит из упругого шарнира 1, рамок 2, 3 и тяг 4. 1

Упругий шарнир концами прикреплен к противоположным сторонам рамки 2 в точках 5 и 6. Одна сторона рамки 3 соединена с упругим шарниром 1 внутри рамки 2 в точке 7.

Тяги 4 и шарнир 1 расположены на одной прямой.

Предмет изобретения

Упругая опора, содержашая упругий шарнир, тяги и рамки, о т л и ч а юш а я с я тем, что, с целью обеспечения большего числа степеней свободы, например трех, и увеличения точности при пере. даче знакопеременной нагрузки, в ней упругий шарнир концами прикреплен к про- тивоположным сторонам одной рамки; а одна из сторон другой рамки соединена с упругим шарниром внутри первой рамки; при этом упругий шарнир и тяги лежат на одной прямой.

20

25 (72) Автор изобретения Й- Т. Никитин

Упругая опора относится к области из- мерительной техники и может быть использована в весоизмерительных приборах и градуировочных устройствах.

Известна упругая опора для знакопеременной нагрузки, выполненная в виде двух вилок, соединенных между собой тремя стальными лентами, одна из которых несет раст яг ив а юшую нагрузку, а две другие— сжимаюшую.

Однако в этом устройстве стальные ленты имеют одну ось поворота, и следовательно, обеспечивают только одну степень свободы, что понижает точность в передаче нагрузок.

В предлагаемом устройстве этот недостаток устранен за счет того, что в упругой опоре применен только один (вместо трех стальных лент) упругий шарнир, обладаюший большим числом степеней свободы (например, с круглым поперечным сечением).

На чертеже показана упругая опора.. (51) М. Кл.6 01 g. 21/02

45275.х

Составитель М. В, Орлова

Редактор Л. Утехина Техред Карандашова Корректор P.Киселева

Ъу Ф" г1л

Ввказ / f Ü Изд. М 86(/ Тираж ®(7 Подписное

ЦНИИ!1И Государственного комитета Совета Министров СССР ио делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Г!редириятие «!!агент», Москва, Г 59, Бережковская наб., 24
