Реферат

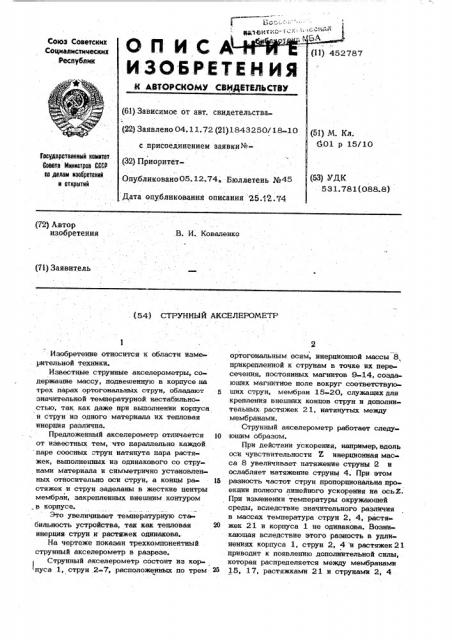

г описa т в

Союз Советских

Социалистических

Республик

787

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено 04. 1 1. 72 (21) 1843250/18-10 л.

15/ 10 с присоединением заявки№Государственный комитет

Совета Министров СССР во делам изобретена и открытий (32) ПриоритетОпубликовано05. 12.74. Бюллетень №45

Дата опубликования описания с5. 12.74

8 1 (088.8) (72) Автор изобретения

В. И. Коваленко (7! ) Зая:витель (54) СТРУННЫЙ АКСЕЛЕРОМЕТР

Изобретение относится к области измерительной техники.

Известные струнные акселерометры, содержащие массу, подвешенную в корпусе.на трех парах .ортогональных струн, обладают значительной температурной нестабильностью, так. как даже при выполнении корпуса и струн вз одного материала их тепловая инерция различна.

Предложенный акселерометр отличается от известных тем, что параллельно каждой паре соосных "труп натянута пара растяжек, выполненных из одинакового со струнами материала и симметрично установлен ных относительно оси струн, а концы растяжек и струн заделаны в жесткие центры мембран, закрепленных внешним контуром в корпусе.

Это увеличивает температурную от бильность устройства, так как тепловая инерция струн и растяжек одинакова.

На чертеже показан трехкомпонентный струнный акселерометр в разрезе.

Струнный акселерометр состоит из корпуса 1, струн 2-7, расположенных по трем

2 ортогональным осям, инерционной массы 8 прикрепленной к струнам в точке их пересечения, постоянных магнитов 9-14, создающих магнитное поле вокруг соответствующих струн, мембран 15-20, служащих для крепления внешних концов струн и дополнительных. растяжек 21, натянутых между мембранами.

Струнный акселерометр работает следу10 ющим образом.

При действии ускорения, например, вдоль оси чувствительности Е инерционная мас са 8 увеличивает натяжение струны 2 и ослабляет натяжение струны 4. При этом

16 разность частот струн пропорциональна проекции полного линейного ускорения на ось.Z.

При изменении температуры окружающей среды, вследствие значительного различия в массах температура струн 2, 4, растя20 жек 21 и корпуса 1 не одинакова. Возни« кающая вследствие этого разность в удлинениях корпуса 1, струн 2, 4 и растяжек21 приводит к появлению дополнительной силы, которая распределяется между мембранами

2а 15, 17, растяжками 21 и струнами 2, 4

452787

:пропорционально их жесткостям. При соот| ветствующем подборе жесткостей мембран

15, 17 и растяжек 21 относительно жест кости струн 2, 4 можно снизить изменение начального натяжения струн 2, 4 от

:температуры до такой величины, при которой температурное изменение разности частот струн 2, 4 находится в заданных пределах.

Струны, расположенные вдоль осей Х и У, работают аналогично. При этом геометрыческая сумма разностей частот трех соосных пар струн характеризует величину и направление произвольно направленного ли= нейного ускорения. При этом точность измерения повышается за счет уменьшения температурной погрешности.

Таким образом, устройство позволяет повысить точность измерения линейного ускорения путем уменьшения температурной погрешности до заданных пределов и поз-воляет отказаться от термостатирсвания всего прибора. Ц результате уменьшаются .объем и вес и повышается надежность все5: ro устройства.

Предмет изобретения

Струнный акселерометр, содержащий инерционную массу, подвешенную в корпусе на трех парах ортогональных струн, и системы их возбуждения, о т л и ч а ю ш и й— с я тем, что, с целью увеличения темпера15 турной стабильности, параллельно каждой паре струн натянута пара растяжек, выполненных из одинакового со струнами мате риала и симметрично установленных относительно оси струн, концы растяжек и струн заделаны в жесткие центры мембран, укрепленных внешним контуром в корпусе.

452797

Ю Л

A-A

Редактор Л.Утехина

Закаэ QPg Иад. ИР®о 1нраж 678 Подписное

IIHHHIIII Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, 113035, Раушская наб., 4

16

Ф!

Составитель Р. длександров

Техред Н,Ханеева Корректор з1 Р хнннн

Предприятие «Патент», Москва, (-59, Бережковская наб., 24
