Реферат



t 1 Ъ.

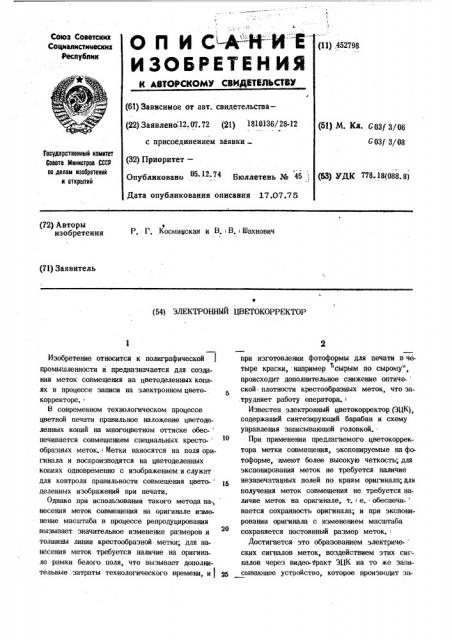

О П И СА Н "И Е (щ.автола

ИЗОБРЕТЕН ИЯ

Своз Советских

Социо алмстицескмх республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено,12. 07. 72 (21) l810136/28-12 (51) М. Ки. G03f 3,06 ОЗ 3у08 с присоединением заявки

Государстаенамй намнтат

Совата Ннннстраа СССР па делам нзобрнтеннй и аткритнй (32) Приоритет—

Опубликовано 05.12.74 Бюллетень № 45, Дата опубликования описания 17.07.75 (БЗ) УДК 778.ls(oss. 8) (72) Авторы изобретения

P. Г. Косминская и В. В. Шахнович (71) Заявитель (54) ЭЛЕКТРОННЫЙ ЦВЕТОКОРРЕКТОР

Изобретение относится к полиграфической промышленности и предназначается для создания меток совмещения на цветоделенных копиях в процессе записи на электронном цветокорректоре.

В современном технологическом процессе цветной печати правильное наложение цветоделенных копий на многоцветном оттиске обес- печивается совмещением специальных кресто- образных меток. Метки наносятся на поля оригинала и воспроизводятся на цветоделенных копиях одновременно с иэображением и служат для контроля правильности совмещения цвето- деленных изображений при печати.

Однако при использовании такого метода на-, несения меток совмещения на оригинале изменение масштаба в процессе репродуцирования вызывает значительное изменение размеров и толщины линии крестообразной метки; для нанесения меток требуется наличие на оригинале рамки белого поля, что вызывает дополнительные затраты технологического времени, и при изготовлении фотоформы для печати в четыре краски, например "сырым по сырому", происходит дополнительное снижение оптиче- ской плотности крестообразных меток, что за.трудняет работу оператора.

Известен электронный цветокорректор (ЭЦК), содержащий синтезирующий барабан и схему управления записывающей головкой.

При применении предлагаемого цветокорректора метки совмещения, экспонируемые на фотоформе, имеют более высокую четкость; для экспонирования меток не требуется наличие незапечатанных полей по краям оригинала; для получения меток совмещения не требуется наличие меток на оригинале, т. е. обеспечи- вается сохранность оригинала; и при экспонировании оригинала с изменением масштаба сохраняется постоянный размер меток.

Достигается это образованием электриче- ских сигналов меток, воздействием этих сигналов через видео-тракт ЭЦК на то же записывающее устройство, которое производит за452798

5 висимости от экспонируемого участка изображения.

2. Цветокорректор по и. 1, озиячающяйсл тем, что устройство для получения меток сов мещения выполнено в виде передвижных ио.

+ зиционных датчиков, включенных через счет3 иись рисунка, и экспонированием меток на цветоделенные фотоформы в процессе записи., На чертеже дана структурная схема элек- тронного цветокорректора с включенным в нее устройством для нанесения меток.

Схема содержит датчики 1 и 2 соответст- венно начала и конца строки изображения,датчик 3 середины кадра, триггеры 4. и 5 с раздельными входами, электронный ключ 8, счетчики 7 и 8 импульсов, линию 9 задержки, формирователи 10 и 11. сигнала соответственно горизонтальной и вертикальной линий метки, концевой выключатель 12, диодные ограничи- тели 13 и 14,енаиизнРУю<иую 15 и синтези- рую«<ую 16 оптики, развертцвающий барабан17 на анализе и развертывающий барабан-13 на синтезе, привод 19 строчной развертки и хо- довые винты 20 и 21 подачи кареток.

Работает цветокорректор следующим образом.

Датчики 1 и 2 сигналов начала и конца строки устанавливаются так, что в моменты пересечения анализирующим элементом ЭЦК установленных границ поля изображения ири строчной развертке поочередно выдают импульсные сигналы в схему формирования меток совмещения.

Датчик 3 середины кадра устанавливается примерно llo середине изображения или экспонируемой части его.

После запуска строчной и кадровой развер.ток ЭЦЕ и при достижении кареткой с анализируюшй оптикой 15 середины изображения датчик 3 выдает сигнал, переключающий триггер 4. При этом открывается электронный ключ 6, подключенный к выходу триггера 4, и на его выходе появляются сигналы от датчиков 1 и 2.

К выходу ключа 8 подключены счетчики импульсов 7 и 8, линия задержки 9 и триггер5.

С момента открытия ключа на вход формирователя 10 сигналов горизонтальной линии меток соымещения последовательно поступают имнульсы, которые формируются ио длитель- ности и амплитуде и вводятся в видео-тракт

22 Э! jk. Эти импульсы построчно записываются на копии в виде ряда точек, образующих дые горизонтальные линии меток на свободных от изображения полях пленки. Длина этих линий ограничивается счетчиком 7 импульсов, на

ыыход которого после определенного числа имиулы<он, поступающих на его.вход, выдается сигнал, переключающий триггер 4. При этом ключ 6 апирается, и импульсы от датчиков иа еl

4 кальных линий меток совмещения формируются .формирователем 11. и поступают в видео-тракт

ЭЦК после того, как на выходе счетчика 8 им. пульсов появится сигнал. j б Запись вертикальных линий по середине го- ризонтальных линий меток совмещения обеспе-; чивается установкой счетчика 8 иа число счета импульсов вдвое меньшее, чем у счетчи-

1О

Вертикальная линия второй метки совмеще- ния образуется следующим образом. < Сигнал с выхода счетчика 8 одновременно воздействует на триггер 5, переключая его. Очередной им@ пульс, -поступающий на вход триггера 5 от ключа 6 переключает триггер 5 в первоначаль ное состояние. При этом на второй вход формирователя 11: воздействует задний фронт импульса, поступающего с триггера 5. Это обес® печивает появление на выходе формировате- ля ll еще одного импульса сигнала вертикальной линии.

Симметричное расположение точки пересечения вертикальных линий с горизонтальными обеспечивается выбором времени замедления сигнала в линии 9 задержки, которое должно быть равно половине времени экспонирования вертикальной линии метки.

30 Оба счетчика импульсов после выполнения положенных им функций самоблокируются и приходят в исходное состояние ири подаче на них сигналов сброса из схемы управления из

ЭЦК (например, от концевого выключателя12).

Нанесение меток на три основные фотоформы комплекта производится аналогичным об- разом. Совмещение меток гарантируется постоянством установки упомянутых датчиков и > оригинала на весь цикл записи четырех цве- тоделенных фотоформ и быстродействием электронных узлов.

Предмет изобретения

l. Электронный цветокорректор, содержащий

I синтезирующий барабан и схему управления записывающей головкой, оаличаищиася тем, что, с целью повышения четкости меток совмещения иа цветоделенных копиях и обеспе- чения сохранности оригинала, он снабжен устройством для получения меток совмещения на любом масте синтезирующего барабана в за452798

I иое устр йство в схему управлея мпж: - i сФ"ти " р Змер в скаруемого иображ вающей головкой и устанавливаемых в эави- иия или его участив.

1 !

I

1 (! ! ! ! ! !

L
