Устройство для защиты реверсивного тиристорного преобразователя от срыва инвертора

Патент 452908

Авторы

Иллюстрации

Показать все

Реферат

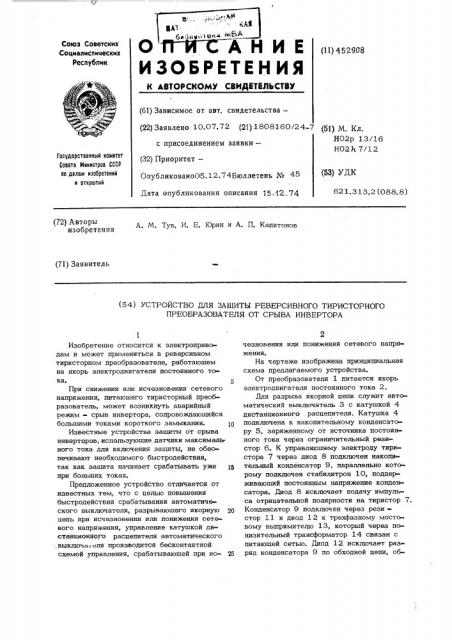

о тпгс А н и E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 452908 (61) Зависимое от авт. свидетельствавЂ” (22) Заявлено 10.07.72 (21) 1808160/24 7 (51) М. Кл.

Н02р 13/16

Н024. 7/12 с присоединением заявкивЂ”

Гасударственный комитет

Совета Министров СССР оо делам изобретений и открытий (32) ПриоритетвЂ”

Опубликовано05. 12.74 Бюллетень № 45 (53) УДК

Дата опубликования описания 15.12.74

621 313 2 (088 8) (72) Авторы изобретения

А. М. Тув, И. E. Юрин и А. П. Капитонов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ РЕВЕРСИВНОГО ТИРИСТОРНОГО

ПРЕОБРАЗОВАТЕЛЯ ОТ СРЫВА ИНВЕРТОРА

Изобретение относится к электроприводам и может применяться в реверсивном тиристорном преобразователе, работающем на якорь электродвигателя постоянного тока. 5

При снижении или исчезновении сетевого напряжения, питающего тиристорный преобразователь, может возникнуть аварийный режим вЂ” срыв инвертора, сопровождающийся большими токами короткого замыкания. 10

Известные устройства зашиты от срыва инверторов, использующие датчики максималь. ного тока для включения зашиты, не обеспечивают необходимого быстродействия, так как зашита начинает срабатывать уже 15 при больших токах.

Предложенное устройство отличается от известных тем, что с целью повышения быстродействия срабатывания автоматического выключателя, разрывающего якорную 20 цепь при исчезновении или понижении сетевого напряжения, управление катушкой дистанционного расцепителя автоматического ,вьзключ.еля производится бесконтактной схемой управления, срабатывающей при ис- х5 чезновении или понижения сетевого напряжения.

На чертеже изображена принципиальная схема предлагаемого устройства.

От преобразователя 1 питается якорь электродвигателя постоянного тока 2.

Для разрыва якорной цепи служит автоматический выключатель 3 с катушкой 4 дистанционного расцепителя. Катушка 4 подключена к накопительному конденсатору 5, заряженному от источника постоянного тока через ограничительный резистор 6. К управляющему электроду тиристора 7 через диод 8 подключен накопительный конденсатор 9, параллельно которому подключен стабилитрон 10, поддерживающий постоянным напряжение конденсатора. Диод 8 исключает подачу импульса отрицательной полярности на тиристор 7.

Конденсатор 9 подключен через резивЂ” стор 11 и диод 12 к трехфазному мостовому выпрямителю 13, который через понизительный трансформатор 14 связан с питающей сетью. Диод 12 исключает разряд конденсатора 9 по обходной цепи, об452908 разуюшейся в момент формирования управляющего импульса. Резистор 15 создает цепь разряда конденсатора 9.

Устройство работает следующим образом. При исчезновении сетевого напряжения конденсатор 9 разряжается через диод 8, управляющий электрод тиристора 7 и резистор 15. Открывается тиристор 7 и происходит разряд конденсатора 5 на катушку дистанционнога расцепителя.

Автоматический выключатель 3 разрывает якорную цепь, обеспечивая защиту преобразователя.

Предмет изобретения

Устроиство для зашиты реверсивного тиристорного преобразователя от срыва инвертора, содержащее электродвигатель, подключенный к преобразователю через автоматический выключатель, катушка дистаы ционного расцепителя которого соединена через тиристор с источником постоянного тока, а управляющий электрод тиристора через диод связан с формирователем им10 пульсов, состоящим из последовательно соединенных резистора, диода и стабилитрона, параллельно которому подключен конденсатор, отличаюшееся тем, что, с целью повышения быстродействия, введен выдрямительный мост, вход которого через трансформатор соединен с питающей сетью, а на выходе подключены резистор и формирователь импульсов.

452908

Составитель E.!lonQB

Редактор В . РЕЛЬдМан Техред Л.ПОтаПОВа корректоры З.Тарасова

Подписное

Заказ

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент>., Москва, Г-59, Бережковская наб., 24

ФКМП Зак.1 а888 Тир.722
