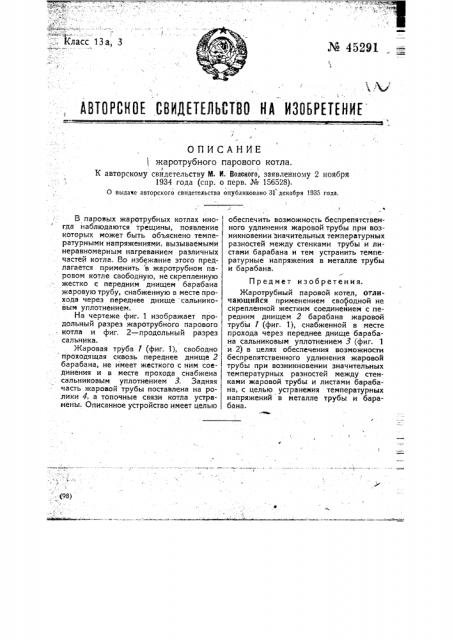

: . Класс 13а, 3 № 45291

l А

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ г

ОПИСАНИЕ жаротрубного г1арового котла. г

К авторскому свидетельству М. И. Волского, заявленному 2 ноября

1934 года (спр. о перв. ¹ 156528).

0 выдаче авторского свидетельства опубликовано 31 декабря 1935 года.

= (98) aw%ili99

В паровых жаротрубных котлах иногда наблюдаются трещины, появление которых может быть объяснено температурными напряжениями, вызываемыми неравномерным нагреванием различных частей котла. Во избежание этого предлагается применить в жаротрубном паровом котле свободную, не скрепленную жестко с передним днищем барабана жаровую трубу, снабженную в месте прохода через переднее днище — сальниковым уплотнением.

На чертеже фиг. l изображает продольный разрез жаротрубного парового котла и фиг. 2 — продольный разрез сальника.

Жаровая труба 1 (фиг. 1), свободно проходящая сквозь переднее днище 2 барабана, не имеет жесткого с ним соединения и в месте прохода снабжена сальниковым уплотнением 3. Задняя часть жаровой трубы поставлена на ролики 4, а топочные связи котла устранены. Описанное устройство имеет целью г обеспечить возможность беспрепятственного удлинения жаровой трубы при возникновении значительных температурных разностей между стенками трубы и листами барабана и тем устранить температурные напряжения в металле трубы и барабана.

Предмет изобретения.

Жаротрубный паровой котел, отличающийся применением свободной не скрепленной жестким соединением с передним днищем 2 барабана жаровой трубы 1 (фиг. 1), снабженной в месте прохода через переднее днище барабана сальниковым уплотнением 3 (фиг. 1 и 2) в целях обеспечения возможности беспрепятственного удлинения жаровой трубы при возникновении значительных температурных разностей между стенками жаровой трубы и листами барабана, с целью устранения температурных напряжений в металле трубы и барабана.
