Установка для высокочастотного нагрева непроводящих материалов

Установка для высокочастотного нагрева непроводящих материалов

Иллюстрации

Показать все

Реферат

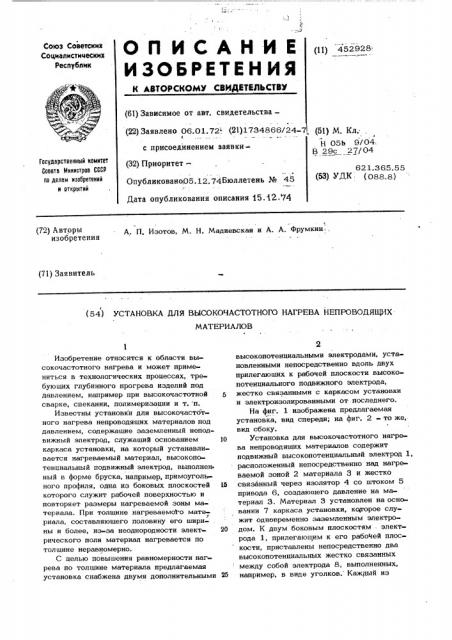

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 452 928: (61) Зависимое от авт. свидетельства— (22) Заявлено 06.01.72 (21)17З4866/24-7

t. с присоединением заявки(51) М. Кл.

Н 05b 9/04, В 29с 27!04

Гасударственный наинтет

Саввта Мнннстрав СССР па делам нзааретеннй н аткрытнй (32) Приоритет—

621.365.55 (ЬЗ) УДК (088.8) Опубликовано05. 12. 74Бюллетеиь № 45

Дата опубликования описания 15. 42 74

А. П. Изотов, М. Н. Мадиевская и А. А. Фрумкин., (72) Aвторы изобретения (71) Заявитель высоконотенциальными электродами, установленными непосредственно вдоль двух прилегающих к рабочей плоскости высокопотенциального подвижного электрода, 5 жестко связанными с KBpKGcoM установки и электроизолированными от последнего.

На фиг. l изображена предлагаемая установка, вид спереди; на фиг. 2 - то же, вид сбоку.

)0 Установка для высокочастотного нагрева непроводящих материалов содержит подвижный высокопотенциальный электрод 1, расположенный непосредственно над нагреваемой зоной 2 материала 3 и жестко

15 связанный через изолятор 4 со штоком 5 привода 6, создающего давление на материал З. Материал 3 установлен на основании 7 каркаса установки, кс торое служит одновременно заземленным электро20 дом. К двум боковым плоскостям . электрода 1, прилегающим к его рабочей плоскости, приставлены непосредственно два высокопотенциалькых жестко связанных между собой электрода 8, выполненных, 25 например, в виде уголков. Каждый из

Изобретение относится к области высокочастотного нагрева и может применяться в технологических процессах, требующих глубинного прогрева изделий под давлением, например при высокочастотной сварке, спекании, полимеризации и т. п.

Известны установки для высокочастотного нагрева непроводяших материалов под давлением, содержащие заземленный неподвижный электрод, служащий основанием каркаса установки, на который устанавливается нагреваемый материал, высокопотенциальный подвижный электрод, выполнен. ный в форме бруска, например, прямоугольного профиля, одна из боковых плоскостей которого служит рабочей поверхностью и повторяет размеры нагреваемой зоны материала. При толщине нагреваемо1-о материала, составляющего половину его ширины и более, из-за неоднородности электрического поля материал нагревается по толщине неравномерно.

С целью повышения равномерности нагрева по толщине материала предлагаемая установка снабжена двумя дополнительными

t (54) УСТАНОВКА ДЛЯ ВЫСОКОЧАСТОТНОГО НАГРЕВА НЕПРОВОДЯЩИХ

МАТЕРИАЛОВ электродов 8 имеет ширину рабочей поверхности, равную или больше толщины нагреваемого материала 3 и жестко связан с помощью плиты 9, выполненной из диэлектрического материала с металличес- 5 кой рамой 10, укрепленной на основании7.

Рама 10 и основание 7 электрически со- единены между собой.

Устройство работает следующим образом. Подвижный электрод 1 опускается на материал 3, с помощью привода 6 создается да«ление на нагреваемую зону 2 материала 3. Подается напряжение на электроды 1 и. 8. Таким образом, электрод, создавая необходимое давление на материал 3, одновреь>e»r o участвует вместе с электродами 8 в создании однородного электрического поля в зоне нагре«л 2, В результате материал 3 нагревается ра«номерно по всей толщине.

Предмет изобретения

Установка для высокочастотного нагрева непроводящих материалов под давлением, содержащая заземленный неподвижный электрод, служащий основанием каркаса установки, и высокопотенциальный подвижный электрод в форме бруска, например, прямоугольного профиля, одна из боковых плоскостей которого служит рабочей поверхностью, отличающаяся тем, что, с целью повышения равномерности нагрева по толщине материала, она снабжена двумя дополнительными высокопотенциальными электродами, установленными непосредственно вдсль двух прилегающих к рабочей плоскости подвижного электрода, жестко связанными с каркасом и электроизолированными от последнего.

452928 д г 7

Риз. Г

Составитель А. Колесов.

РедактоР В. Фельдман Техред JI.Ц цушьон Корректоры: !у, ру(ц заказ /gal Изд. И р Тираж ЖР

Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, I l3035, Раушская наб., 4

Предприятие «Патент>, Москва, Г-59, Бережковская наб., 24
