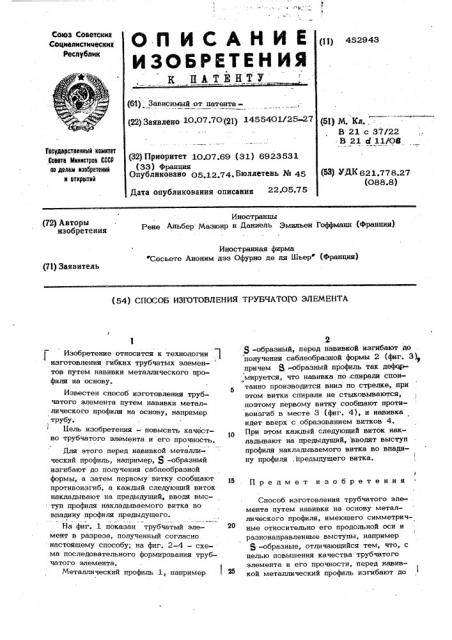

1. ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистимеских
Республик (11) 452943
К ПЛТЖНТУ (61) Зависимыи от патента(6I) М. Кл., В 21 с 37/22
В 21 d 11/0S (22) Заявлено 1О.О7.70(21) 14554Q1/25-27
Государственный комитет
Совета Мкнкстров СССР
as делам азооретенвй и открытей (32) Приоритет 1О О7.69 (31) 6923531
{33) Франция
Опубликовано О5 12 74„Бюллетень № 45 (53) УДК 621.778.27 (О88.8) Дача опубликования описания 22.О5.75
Иностранцы
Рене Альбер Мазюир и Даниель Эмильен Гоффманн (Франция) (У2) Авторы изобретения
Иностранная фирма Сосьете Аноним дэз Офурно де ля Шьер (Франция) (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРУБЧАТОГО ЭЛЕМЕНТА
Изобретение относится к технологии 1
Г изготовления гибких трубчатых элемен- тов путем навивки металлического профиля на основу.
Известен способ изготовления трубчатого элемента путем навивки металлического профиля на основу, например трубу.
Цель изобретения — повысить качество трубчатого элемента и его прочность.
Для этого перед навивкой металлический профиль, например, Я -образный изгибают до получения саблеобразной формы, а затем первому витку сообщают противоизгиб, а каждый следующий виток накладывают на предыдущий, вводя выступ профиля накладываемого витка во впадину профиля предыдущего.
На фиг. 1 показан трубчатый элемент в разрезе, полученный согласно настоящему способу; на фиг. 2-4 — схема последовательного формирования трубчатого элемента.
Металлический профиль 1, например
Я -образный, перед навивкой изгибают до получении саблеобразной формы 2 (фиг. 3) . причем Q .-образный профиль так деформируется, что навивка по,спирали спонтанно производится вниз по стрелке, при этом витки спирали не стыковываются, поэтому первому витку сообщают противоизгиб в месте 3 (фиг. 4}, и навивка идет вверх с образованием витков 4.
При этом каждый следующий виток накладывают на предыдущий, вводят выступ профиля накладываемого витка во впадину профиля .предыдущего витка, Ф
Предмет изобретения
Способ изготовления трубчатого элемента путем навивки на основу металлического профиля, имеющего симметричные относительно его продольной оси и разнонаправленные выступы, например
Я -образные, отличающийся тем, что, с целью повышения качества трубчатого элемента и его прочности, перед навивкой металлический профиль иэгибают до
4529-ъЗ. получения саблеобразной формы, а за тем первому витку сообщают противоl изгиб, а каждый сдрдующий виток накладывают на предыдущий путем ввода выступа профиля следующего витка во впадину профиля предыдущего витка.
