Реферат

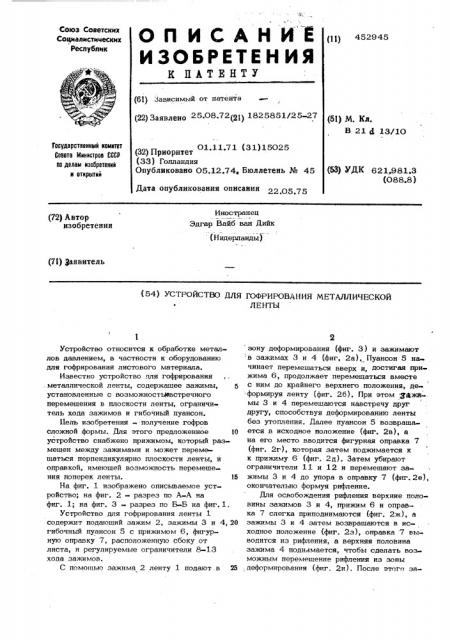

ОПИСАНИЕ 1>

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик

К ПАТЕНТУ (61) Зависимый от патента (51) М. Кл.

В 21 g 13/1О (22) Заивлено 25 08.72(21) 1825851/25 27

01. 1 1.7 1 (3 1) 1 5025

Р2) Приоритет (33) Голландия

Опубликовано О5.12.74, Бюллетень № 45

Гасударстеенный наннтет

Совета Мнннстров СССР оо делам нзабретеннй н открытей (53) УДК 621,981.3 (088.8) Дата опубликования описания

Иностранец

Эдгар Вайб ван Дийк (72) Автор изобретения (Нидерланды) (71) заявитель (54) УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ЕТАЛЛИЦЕС(ОЙ е ЛЕНТЫ

Устройство относится к обработке металлов давлением, в частности к оборудованию для гофрирования листового материала.

Известно устройство для гофрирования . металлической ленты, содержащее зажимы, установленные с возможностьйвстречного перемещения в плоскости ленты, ограничитель хода зажимов и гибочный пуансон.

Цель изобретения - получение гофров сложной формы. Для этого предложенное 10 устройство снабжено прижимом, который размешен между зажимами и может перемешаться перпендикулярно плоскости ленты, и оправкой, имеющей возможность перемещения поперек ленты. 15

На фиг. I изображено описываемое устройство; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3 - разрез по Б-Б на фиг. 1.

Устройство для гофрирования ленты 1 содержит подающий зажим 2, зажимы 3 и 4, 20 гибочный пуансон 5 с прижимом 6, фигур« ную оправку 7, расположенную сбоку от листа, и регулируемые ограничители 8-13 хода зажимов.

С помощью зажима 2 ленту 1 подают.в 25

2 зону деформирования (фиг. 3) и зажимают в зажимах 3 и 4 (фиг, 2а). Пуансон 5 на чинает перемещаться вверх и, достигая при жима 6, продолжает перемещаться вместе с ним до крайнего верхнего положения, деформируя ленту (фиг. 2б). При этом Гй;жимы 3 и 4 перемещаются навстречу друг другу, способствуя деформированию ленты без утопления. Далее пуансон 5 возвраща ется в исходное положение (фиг. 2в), а на его место вводится фигурная оправка 7 (фиг. 2г), которая затем поджимается к к прижиму 6 (фиг. 2д). Затем убирают ограничители 11 и 12 и перемещают зажимы 3 и 4 до упора в оправку 7 (фиг. 2е), окончательно формуя рифлеиие.

Для освобождения рифления верхние половины зажимов 3 и 4, прижим 6 и оправка 7 слегка приподнимаются (фиг. 2ж), а зажимы 3 и 4 затем возвращаются в исходное положение (фиг. 2з), оправка 7 выводится из рифления, а верхняя половина зажима 4 поднимается, чтобы сделать возможным перемещение рифления из зоны деформирования (фиг. 2и). После этого за452945 жим 2 зажимает ленту и перемещает ее иа шаг подачи, зажимы 3 и 4 зажимают ленту, а прижим 6 опускается в свое край» нее нижнее положение, и начинается новый цикл гофрирования.

При получении других форм рифлений деформирование может проходить без . участия или пуансона 5, или прижима 6, или оправки 7., t

Предмет изо бр етения

Устройство для гофрирования металли ческой ленты, содержащее зажимы, установ-: ленные с возможностью встречного переме-, 5 щения в плоскости ленты, ограничитель хода зажимов и гибочный пуансон, отличающееся тем, что, с целью йолучения гофров сложной формы, оно снабжено прижимом, размещенным между зажимами и имеющим

lO,возможность перемещения перпендикулярно ,плоскости ленты, и оправкой, имеющей возможность перемещения поперек ленты.
