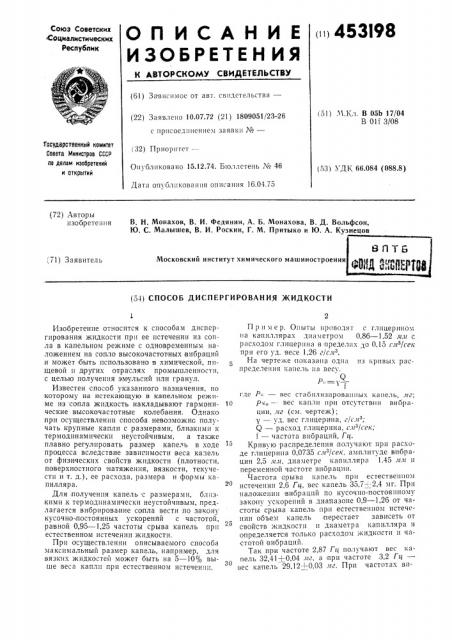

() 453I98

Союз Советских

СОциалистических

Республик

ОГ1 ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Зависимос от авт. свидетельства— (51) Ч.Кл. В 05b 17/04

В Olf 3/08 (22) Заявлено 10.07.72 (21) 1809051/23-26 с присоединением заявки №вЂ” (32) Приоритет—

O0i.бликовано 15.12.74. Б!ос!с!стень № 46 Гасударственный комитет

Савета Министрав СССР аа делам изобретений и аткрытий (53) УДК 66.084 (088.8) Дата опубликования описания 16.04.75 (72) Авторы изобретения

В, Н. Монахов, В. И. Федянин, А. Б. Монахова, В. Д. Вольфсон, Н3. С. Малышев, В. И. Роскин, Г. М. Притыко и Ю. А. Кузнецов

Московский институт химического машиностроения, 71) Заявитель (5g) СПОСОБ ДИСПЕРГИРОВАНИЯ ЖИДКОСТИ

Изобретение относится к способам диспергирования жидкости при ее истечении из сопла в капельном режиме с одновременным наложением на сопло высокочастотных вибраций и может быть использовано в химической, пищевой и других отраслях промышленности, с целью получения эмульсий или гранул.

Известен способ указанного назначения, по которому на истекающую в капельном режиме из сопла жидкость накладывают гармонические высокочастотные колебания. Однако при осуществлении способа невозможно получать крупные капли с размерами, близкими к термодинамически неустойчивым, а также плавно регулировать размер капель в ходе процесса вследствие зависимости веса капель от физических свойств жидкости (плотности, поверхностного натяжения, вязкости, текучести и т. д.), ее расхода, размера и формы капилляра.

Для,получения капель с размерами, близкими .к термодинамически неустойчивым, предлагается вибрирование сопла вести по закону кусочно-постоянных ускорений с частотой, равной 0,95 — 1,25 частоты срыва капель прп естественном истечении жидкости.

При осуществлении описываемого способа максимальный размер капель, например, для вязкчх жидкостей может быть на 5 — 10% выше веса капли при естественном истечении.

Пример. Опыты проводят с глицерином па капиллярах диаметром 0,86 — 1,52 ль!! с расходом глицерина в пределах до 0,15 сл! /сек при его уд. весе 1,26 г/сл!з.

На чертеже показана одна из кривых распределения капель на весу. (!

P;=)—

f где Р; — вес стабилизированных капель, яг; !

ð рк, — вес капли при отсутствии вибрации, иг (см. чертеж); у — уд. вес глицерина, г/ся ;

Q —. расход глицерина, сл!э/сек;

f — частота вибраций, Гц.

Кривую распределения получают при расходе глицерина 0,0735 сл /сек, амплитуде вибрации 2,5 .чл!, диаметре капилляра 1.45 л!.ч и переменной частоте вибрации.

Частота срыва капель при естественном истечении 2,6 Гц, вес капель 35,7 .-2.4 мг. При наложении вибраций по кусочно-постоянному закону ускорений в диапазоне 0,9 — 1,26 от частоты срыва капель прп естественном истечении объем капель перестает зависеть от

СВОЙсгв жидкости и диаметра капилляра и определяется только расходом жидкости и частотой вибраций.

Так при частоте 2,87 Гц получают вес капель 32,41 0,04 яг, а при частоте 3,2 Гц—

30 вес капель 29,12 0,03 л!г. При частотах ви4531S8 - =

Рк о1

Рт гv 4

55 хГ

Составитель В. Губарев

Редактор Н. Корчеико Техред Г, Васильева Корректор Е. Кашииа

Заказ 131 Изд. ¹ 1954 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д, 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли браций, лежащих вне указанных пределов, срыв капель становится беспорядочным, и веса отдельных капель значительно отличаются друг от друга.

Предмет изобретения

Способ диспергирования жидкости при ее истечении нз сопла в капельном режиме путем наложения на сонло высокочастотных вибраций, отличающийся тем, что, с целью получения капель с размерами, близкими к терм одина м пчески неустойчивым, вибрирование осуществляют по закону кусочно-постоянных ускорений с частотой, равной 0,95 — 1,25 частоты срыва капель при естественном истечени:i ж идкостн.
