Способ стабилизации свойств многокомпонентных смесей
Патент 453235
Классы МПК
Способ стабилизации свойств многокомпонентных смесей
Иллюстрации
Реферат
+ 453235

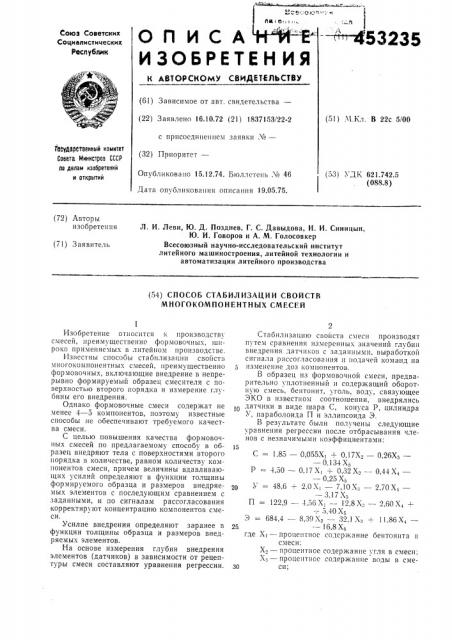

СА Р
Союз Советских
Социалистических
Республик
И ЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕЯЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 16.10.72 (21) 1837153/22-2 (51) Ч.Кл. В 22с 5/00 с присоединением заявки Л
Гееудеротвенный комитет
Совета Министров СССР
Ао делам изобретений и открытий (32) Приоритет—
Опубликовано 15.12.74. Бюллетень М 46
Дата опубликования описания 19.05.75. (53) УДК 621.742.5 (088.8) (72) Авторы изобретения
Л. И. Леви, Ю. Д. Позднев, Г. С. Давыдова, И. И. Синицын, Ю. И. Говоров и А. М. Голосовкер
Всесоюзный научно-исследовательский институт литейного машиностроения, литейной технологии и автоматизации литейного производства (71) Заявитель (54) СПОСОБ СТАБИЛИЗАЦИИ СВОЙСТВ
М НОГО КОМП ОН EHTH ЫХ СМЕСЕЙ
Изобретение относится к производству смесей, преимущественно формовочных, широко применяемых в литейном производстве.
Известны способы стабилизации свойств многокомпонентных смесей, преимущественно формовочных, включающие внедрение в непрерывно формируемый образец смесителя с поверхностью второго порядка и измерение глубины его внедрения.
Однако формовочные смеси содержат не менее 4 — 5 компонентов, поэтому известные способы пе обеспечивают требуемого качества смеси.
С целью повышения качества формовочных смесей по предлагаемому способу в образец внедряют тела с поверхностями второго порядка в количестве, равном количеству компонентов смеси, причем величины вдавливающих усилий определяют в функции толщины формируемого образца и размеров внедряемых элементов с последующим сравнением с заданными, и по сигналам рассогласования корректируют концентрацию компонентов смеси.
Усилие внедрения определяют заранее в функции толщины образца и размеров внедряемых элементов.
На основе измерения глубин внедрения элементов (датчиков) в зависимости от рецептуры смеси составляют уравнения регрессии.
Стабилизацию свойств смеси производят путем сравнения измеренных значений глубин внедрения датчиков с заданными, выработкой сигнала рассогласования и подачей команд на изменение доз компонентов.
В образец из формовочной смеси, предварительно уплотненный и содержащий оборотную смесь, бентонит, уголь, воду, связующее
3КО в известном соотношении, внедрялись
1О датчики в виде шара С, конуса Р, цилиндра
У, параболоида П и эллипсоида Э.
В результате оыли получены следующие уравнения регрессии после отбрасывания членов с незначимыми коэффициентами:
С = 1,85 — 0,055Х, + 0,17Хе — 0,26Х вЂ” — 0,134 Х;
Р = 4,50 — 0,17 Х, + 0,32Х, — 0,44Х4— — 0,25 Хв
2О У = 48,6 + 2,0 i — 7,10 Х;; — 2,70 Х4— — 3,17 Х-, П = 122,9 — 4,56Х, — 12,8 Х;, — 2,60 Х
-1= р.40 Х5
Э = 684,4 — 8,39Х вЂ” 32,1 \о -,— 11,86Х4—
25. — 168Х; где Х1 — процен гное содержание беHTQHита в смеси:
Х.— процентное содержание угля в смеси;
Х вЂ” процентное содержание воды в сме30 сп;
453235
Составитель Б. Демченко
1 едактор В. Новоселова Техред 3. Тараненко
Корректор Е. Рогайлина
Заказ 863/10 Изд. 1Хв 1988 Тираж 811
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Подписное
МОТ, Загорский цех
Х вЂ” процентное содержание крепителя
ЭКО в смеси;
Хз — процентное содержание оборотной смеси в смеси, Полученная система линейных уравнений является независимой, так как детерминат системы отличен от нуля (Л = — 88).
Сопоставляя далее глубины внедрения элементов с заданными по сигналу рассогласования можно регулировать дозирование компонентов смеси на основе рассчитанных уравненийй.
Предмет изобретения
Способ стабилизации свойств многокомпопентных смесей, преимущественно формовоч4 ных, включающий внедрение в пепрсрыьно формируемый образец смеси тела с поверхностью .второго порядка и измерение глубины
его внедрения, отлачающаасл тем, что, с
5 целью повышения качества формовочных смесей, в образец внедряют тела с поверхностями второго порядка в количестве, равном количеству компонентов смеси, причем величины вдавливающих усилий определяют в функции
1п толщины формируемого образца, и размеров внедряемых элементов с последующим сравнением с заданными, и по сигналам рассогласования корректир1чот ко1!центрацпю компонентов смеси.
