Реферат

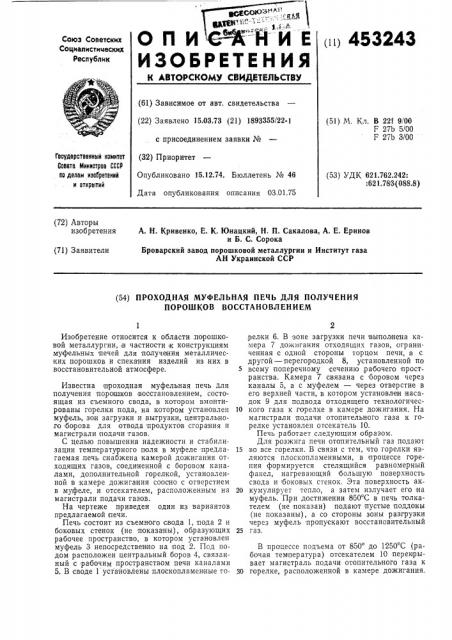

ОП И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 453243

Союз Советских

Социалистических

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 15.03.73 (21) 1893355/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 15.12.74. Бюллетень ¹ 46

Дата опубликования описания 03.01.75 (51) М. Кл. В 22f 9/ОО

F 27Ь 5/00

F 27b 3/00

Гооударстеенный комитет

Совета Министров СССР

llo делам изаоретений и открытий (53) УДК 621.762.242:

:621,.783 (088.8) (72) Авторы изобретения

А, Н. Кривенко, Е. К. Юиацкий, Н. П. Сакалова, А. Е. Еринов и Б. С. Сорока

Броварский завод порошковой металлургии и Институт газа

АН Украинской ССР (71) Заявители (54) ПРОХОДНАЯ МУФЕЛЪНАЯ ПЕЧЬ ДЛЯ ПОЛУЧЕНИЯ

ПОРОШКОВ ВОССТАНОВЛЕНИEM

Изобретение относится к области порошковой металлургии, в частности к конструкциям муфельных печей для получения металлических порошков и спекания изделий из них в восстановительной атмосфере.

Известна проходная муфельная печь для получения порошков восстановлением, состоящая из съемного свода, в котором вмонтированы горелки пода, на котором установлен муфель, зо н загрузки и выгрузки, центрального борова для отвода продуктов сгорания и магистрали подачи газов.

С целью повышения надежности и стабилизации температурного поля в муфеле предлагаемая печь снабжена камерой дожигания отходящих газов, соединенной с боровом каналами, дополнительной горелкой, установленной в,камере дожига|ния соосно с отверстием в муфеле, и отсекателем, расположенным на магистрали подачи тазов.

На чертеже приведен один из вариантов предлагаемой печи.

Печь состоит из съемного свода 1, пода 2 и боковых стенок (не показаны), образующих рабочее пространство, в котором установлен муфель 3 непосредственно на под 2. Под подом расположен центральный боров 4, связанный с рабочим пространством печи каналами

5. В своде 1 установлены плоскопламен ные го.релки 6. В зоне загрузки печи выполнена камера 7 дожигания отходящих газов, ограниченная с одной стороны торцом печи, а с другой — перегородкой 8, установленной по

5 всему поперечному сечению,рабочего пространства. Камера 7 связана с боровом через каналы 5, а с муфелем — через отверстие в его верхней части, в котором установлен насадок 9 для подвода отходящего технологичес10 кого газа к:горелке в камере дожигания. На магистрали подачи отопительного газа к горелке установлен отсекатель 10.

Печь работает следующим образом.

Для розжига печи отопительный газ подают

15 во все горелки. В связи с тем, что горелки являются плоскопламенными, в процессе горения формируется стелящийся равномерный факел, нагрев ающий большую поверхность свода и боковых стенок. Эта поверхность ак20 кумулирует тепло, а затем излучает его на муфель. При достижении 850 С в печь толкателем (не показан) подают пустые поддоны (не показаны), а со стороны зоны разгрузки через муфель пропускают восстановительный

25 газ, В процессе подъема от 850 до 1250 С (рабочая температура) отсекателем 10 перек рывает магистраль подачи отопительного газа к

30 горелке, расположенной в камере дожигания. — 453243

Составитель И. Клянский

Техред Е. Борисова

Корректор Т. Хворова

Редактор В. Новоселова

Заказ 3509/15 Изд. М 1875 Тира>к 811 Подписное

LIHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При установившемся рабочем режиме в печь подают поддоны с сырьем, подлежащим восстановлению.

Отопительный газ, сгорая в рабочем пространстве, по каналам 5 поступает,в центральный боров 4, откуда он удаляется в дымовую трубу. Отработанный восстановительный газ в зоне загрузки через насадок 9 поступает в камеру 7 дожигания. Так как оси торелки и насадка совмещены, восстановительный газ попадает в зону максимального разрежения горелки и сгорает в камере дожигания, Продукты сгорания через каналы также поступают в центральный боров.

Применение данной печи позволяет снизить на 30% расход отопительного газа, повысить качество восстановительного железного порошка и создает условия для автоматизации процессов восстановления химических соединений и спекания изделий из металлических порошков.

Предмет изобретения

5 Проходная муфельная печь для получения порошков восстановлением, состоящая из съемного свода, в котором вмонтированы горелки пода, на котором установлен муфель, зон заврузки и выгрузки, центрального боро10 ва для отвода продуктов сгорания и магистрали подачи газов, отличающаяся тем, что, с целью повышения ее надежности и стабилизации температурного поля в муфеле, она снабжена .камерой дожигания отходящих га15 зов, соединенной с боровом:канатами, дополнительной горелкой, установленной в камере дожигания соосно с отверстием в муфеле, и отсекателем, расположенным на магистрали подачи газов.
