Союз Советских

Социалистических

Республик

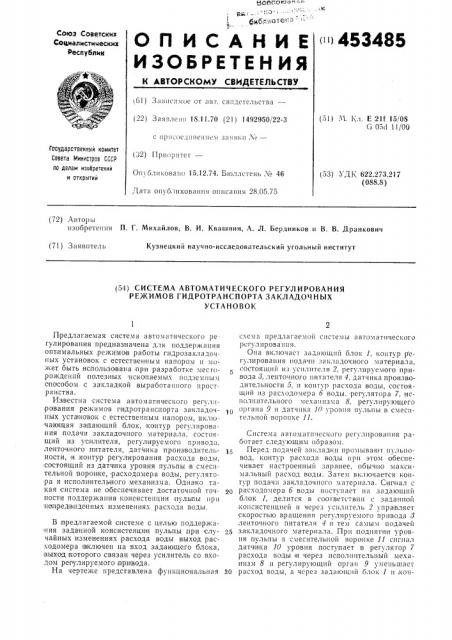

O n H C A H H E !1453485

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) 3311!!el!i!Oe от авт. свидстсльства— (22) Заявле110 18.11.70 (21) 1492950/22-3 (5!) Ч. Кл. Е 21f 15 08

G 05d 1!/00 с llpilc0eд1!нен11ем заявки, х

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (»2) П pl!Op итет—

Оп бликоваш! 15.12.74. Бюллетень ¹ 46 (53) УДК 622.273.217 (088.8) Дата опубликования описания 28.05.75 (72) Авторы изобретения П. Г. Михайлов, В. И. Квашнин, А. Л. Бердников и В. В. Дранкович (7!) Заявитель

Кузнецкий научно-исследовательский угольный институт (54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

РЕ>КИМОВ ГИДРОТРАНСПОРТА ЗАКЛАДОЧ НЪ|Х

УСТАНОВОК

Перед чагaeм ая cистем 3 3втом еlтнчес кого ре гулирования предназначена для поддержания оптималы!ых,режимов работы гидрозакладочных установок с естественным напором и может быть использована при разработке месторождений полезных ископаемых подземным способом с закладкой выработанного пространстваа.

Известна система автоматического регули,рования режимов гидротранспорта закладочных установок с естественным напором, включающая за дающий блок, контур регулирования подачи закладочного материала, состоящий из усилителя, регулируемого привода. ленточного питателя, датчика производительности, и контур регулирования расхода воды, состоящий из датчанка уровня пульпы в смесительной воронке, расходомера воды, регулятора и исполнительного механизма. Однако такая система не обеспечивает достаточной точности поддержания консистенции пульпы нри не!т1редвиденных изменениях расхода воды.

В предлагаемой системе с целью поддержания заданной консистенции пульпы при случайных изменениях расхода воды выход расходомера !включен на вход задающего блока, выход llcoTOpoго связан через усилитель со Входом рег) ли!зуемого привода.

На чертеже представлена функциональная схема предлагаемой системы автоматического !

3 с гу l и р ОВ а 1!и я.

О и а в кл 10 «a c T 3 11 д и 10 щ н 11 0.1 О к 1,:1< 0 11T 3 р !тегулирования подачи закладочного материала, состоящий из усилителя 2, регулируемого привода 8, ленточного нитателя 4, датчика производительности 5, и кон ур расхода воды, состоящий нз расходомера б воды, регулятора 7, исполнительного меха1н1зз!а 8, регулирующего органа 9 и датчика 10 уровня пульпы в смеситсльной воронке 11.

Система автоматического регулирования работает следующим образом.

Перед .подачей закладки промывают нульновод, контур расхода воды при этом обеспечивает настроенный заранее, обычно максимальный расход воды. Затем включается контур подачи закладочного материала. Сигнал с расходомера б воды поступает на задающий блок 1, делится в соответствии с заданной ,консистенцией и через усилитель 2 упра1вляет скоростью вращения регулируемого привода 8 ленточного питателя 4 и тем самым подачей

25 закладочного материала. При !поднятии уровня пульпы в смесительной воронке 11 снгпllл датч1ика 10 уровня поступает в регулятор 7 расхода воды и через испол и ительный механизм 8 и регулирующий орган 9 уменьшает

30 расход воды, а через задающий блок 1 и,кон453485

Сост>иипгсль В. Квашнин

Техред Е. Борисова

Редактор H. Лносова

Корр< ктор Е. Степанова

Изд..Ъ 195(> Тива>к 555 П»диисное

ЦНИИПИ Государственного комитета Совета Л!инистров СССР по делам изобретений II открытий

Москва, Ж35, Раушская наб., д. 4/5

Зак>>з !34

Обл. тип. Костромского управления издательств, полиграфии и кииккиой торговли тур регулнровяии» закладочного материала уменьшает подачу закладочного материала, оставляя консистенцию пульпы иостоян>ной.

Уменьшение расхода воды и подачи закладочного материала продолжается до тех иор, пока сумма расходов воды и закладочного чатериала ие окажется равной расходу гидросмеси в иульиовод, и уровень пульпы в счесительиой воронке ие станет стабильным. Благодаря тому, что выход расходомера б включен иа вход задающего блока 1, выход которого связан через усилитель 2 со входом регулируемого привода о, случайное изменение расхода воды ир>и>водит к пропорциональному изменению подачи за>кладочиого материала, и заданная консистенция пульпы остается постоянной.

Предмет изобретения

Система автоматического регулирования режимов гидротранснорта закладочных установок с естественным напором, включающая задающий блок, контур регулирования подачи закладочного материала, состоящий из усилителя, регулируемого привода, ленточного питателя, датчика производительности, и контур регулирования расхода воды, состоящий из датчика уровня пульпы в смесительной воронке, расходомера воды, регулятора и исполнительного механизма, отличаюшаяся тем, что, с целью иоддержангия заданной консистенции пульпы при случайных изменениях расхода воды, выl5 ход расходомера включен иа вход задающего блока, выход которого связан через усилитель со входом регулируемого приводя.
