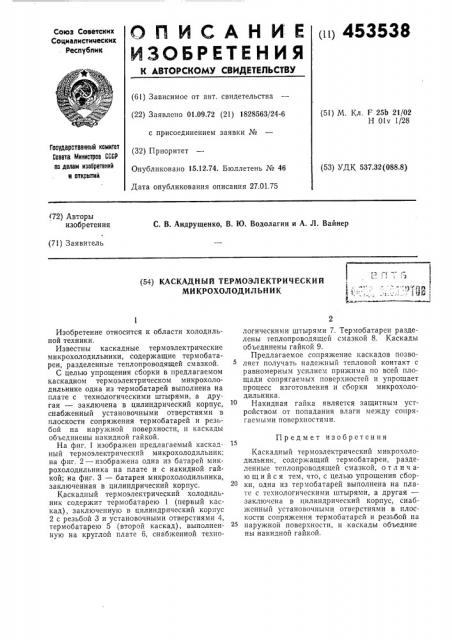

O ll M C A H N E
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических. Республик (6l) Зависимое от авт. свидетельства (22) Заявлено 01.09.72 (21) 1828563/24-6 с присоединением заявки № (32) Приоритет
Онубликовано 15.12.74. Бюллетень № 46
Дата опубликования описания 27.01.75 (51) М. Кл. F 25Ь 21/02
Н Olv 1/28
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 537.32(088.8) (72) Авторы изобретения
С. В. Андрущенко, В. Ю. Водолагин и А. Л. Вайнер (71) Заявитель (54) КАСКАДНЫЙ ТЕРМОЭЛЕКТРИЧЕСКИЙ
МИ КРОХОЛОДИЛ ЬН И К
Изобретение относится к области холодильной техники.
Известны каскадные термоэлектрические микрохолодильники, содержащие термобатареи, разделенные теплопроводящей смазкой.
С целью упрощения сборки в предлагаемом каскадном термоэлектрическом микрохолодильнике одна из термобатарей выполнена на плате с технологическими штырями, а другая — заключена в цилиндрический корпус, снабженный установочными отверстиями в плоскости сопряжения термобатарей и резьбой на наружной поверхности, и каскады объединены накидной гайкой.
На фиг. 1 изображен предлагаемый каскадный термоэлектрический микрохолодильник; на фиг. 2 — изображена одна из батарей микрохолодильника на плате и с накидной гайкой; на фиг. 3 — батарея микрохолодильника, заключенная в цилиндрический корпус.
Каскадный термоэлектрический холодильник содержит термобатарею 1 (первый каскад), заключенную в цилиндрический корпус
2 с резьбой 3 и установочными отверстиями 4, термобатарею 5 (второй каскад), выполненную на круглой плате 6, снабженной технологическими штырями 7. Термобатареи разделены теплопроводящей смазкой 8. Каскады объединены гайкой 9.
Предлагаемое сопряжение каскадов позволяет получать надежный тепловой контакт с равномерным усилием прижима по всей площади сопрягаемых поверхностей и упрощает процесс изготовления и сборки микрохолодильника.
Накидная гайка является защитным устройством от попадания влаги между сопрягаемыми поверхностями.
Предмет изобретения
Каскадный термоэлектрический микрохолодильник, содержащий термобатареи, разделенные теплопроводящей смазкой, о тл и ч аю шийся тем, что, с целью упрощения сборки, одна из термобатарей выполнена на плате с технологическими штырями, а другая— заключена в цилиндрический корпус, снабженный установочными отверстиями в плоскости сопряжения термобатарей и резьбой на наружной поверхности, и каскады объедине ны накидной гайкой.
