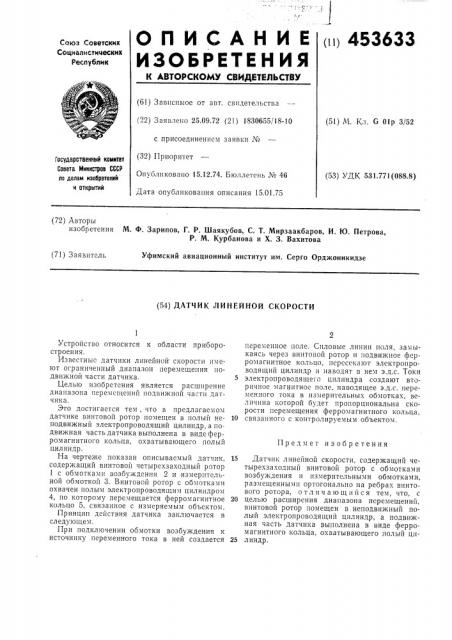

О П И С А Н И Е (и) 453633

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свндетельстьа (22) Заявлено 25.09.72 (21) 1830655/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15.12.74. Вюллетснь ¹ 46

Дата опубликования описания 15.01.75 (51) М. Кл. G 01р 3/52

Государственным комитет

Совета Министров СССР оа делам изаеретений и открытий (53) УДК 531.771(088.8) (72) Авторы изобретения

М. Ф. Зарипов, Г. Р. Шаякубов, С. Т. Мирзаакбаров, И. Ю. Петрова, P. М. Курбанова и Х. 3. Вахитова (71) Заявитель

Уфимский авиационный институт им. Серго Орджоникидзе (54) ДАТЧИК ЛИНЕЙНОЙ СКОРОСТИ

Предмет изобретения

Устройство относится к области приборостроения.

Известныс датчики линейной скорости имеют ограниченный диапазон перемещения подвижной части датчика. 5

Целью изобретения является расширение диапазона перемещений подвижной части датчика.

Это достигается тем, что в предлагаемом датчике винтовой ротор помещен в полый не- 10 подвижный электропроводящий цилиндр, а подвижная часть датчика выполнена в виде ферромагнитного кольца, охватывающего полый цилиндр.

На чертеже показан описываемый датчик, 15 содержащий винтовой четырехзаходный ротор

1 с обмотками возбуждения 2 и измерительной обмоткой 3. Винтовой ротор с обмотками охвачен полым электропроводящим цилиндром

4, по которому перемещается ферромагнитное 20 кольцо 5, связанное с измеряемым объектом.

Принцип действия датчика заключается в следующем.

При подключении обмотки возбуждения к источнику переменного тока в ней создается 25 переменное поле. Силовые линии поля, замыкаясь через винтовой ротор и подвижное ферромагнитное кольцо, пересекают элсктропроводящий цилиндр и наводят в нем э.д.с. Токи электропроводящего цилиндра создают ВТоричное магнитное поле, наводящее э.д.с. переменного тока в измерительных обмотках, величина которой будет пропорциональна скорости перемещения ферромагнитного кольца, связанного с контролируемым объектом, Датчик линейной скорости, содержащий четырехзаходный винтовой ротор с обмотками возбуждения и измерительными обмотками, размещенными ортогонально на ребрах винтового ротора, отличающийся тем, что, с целью расширения диапазона перемещений, винтовой ротор помещен в. неподвижный полый электропроводящий цилиндр, а подвижная часть датчика выполнена в виде ферромагнитного кольца, охватывающего полый цилиндр.

453G33

Составитель Е. Швецов

Редактор С. Хейфиц

Техред 3. Тараненко Корректор Т. Добровольская

Заказ 3519/14 Изд. ¹ 1938 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 415

Типография, яр. Сапунова, 2
