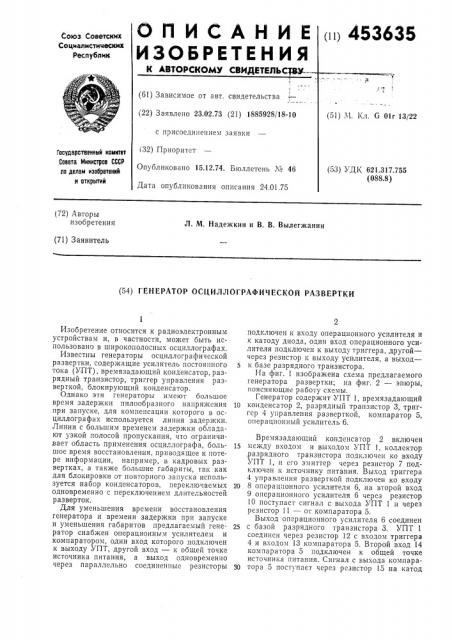

О П И С А Н И Е i 453635

ИЗОБРЕТЕНИЯ

<" оюз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬС) (61) Зависимое от авт. свидетельства (22) Заявлено 23.02.73 (21) 1885928/18-10 с присоединением заявки

i32) Приоритет

Опубликовано 15.12.74. Бюллетень ¹ 46

Дата опубликования описания 24.01.75

) М. Кл. G 01г 13/22

Государственный комитет

Совета Министров СССР ао делам иэоорвтений и аткрытий

) УДК 621.317.755 (088.8) (72) Авторы изобретения

Л. M. Надежкин и В. В. Вылегжанин (?1) Заявитель (54) ГЕНЕРАТОР ОСЦИЛЛОГРАФИЧЕСКОЙ РАЗВЕРТКИ

Изобретение относится к радиоэлектронным устройствам и, в частности, может быть использовано в широкополосных осциллографах.

Известны генераторы осциллографической развертки, содержащие усилитель постоянного тока (УПТ), времязадающий конденсатор, разрядный транзистор, триггер управления разверткой, блокирующий конденсатор.

Однако эти генераторы имеют большое время задержки пилообразного напряжения при запуске, для компенсации которого в осциллографах используется линия задержки.

Линии с большим временем задержки обладают узкой полосой пропускания, что ограничивает область применения осциллографа, большое время восстановления, приводящее к потере информации, например, в кадровых развертках, а также большие габариты, так как для блокировки от повторного запуска используется набор конденсаторов, переключаемых одновременно с переключением длительностей разверток.

Для уменьшения времени восстановления генератора и времени задержки при запуске и уменьшения габаритов предлагаемый генератор снабжен операционным усилителем и компаратором, один вход которого подключен к выходу УПТ, другой вход — к общей точка источника питания, а выход одновременно через параллельно соединенпыс резисторы подключен к входу операционного усилителя и к катоду диода, один вход операционного усилителя подключен к выходу триггера, другой— через резистор к выходу усилителя, а выход—

5 к базе разрядного транзистора.

На фиг. 1 изображена схема предлагаемого генератора развертки; на фиг. 2 — эпюры, поясчяющие работу схемы.

Генератор содержит УПТ 1, времязадающий

1о конденсатор 2, разрядный транзистор 3, триггер 4 управления разверткой, компаратор 5, операционный усилитель 6.

Времязадающий конденсатор 2 включен

15 между входом и выходом УПТ 1. коллектор ,разрядного транзистора подключен ко входу

УПТ 1, и его эмиттер через резистор 7 подключен к источнику питания. Выход триггера

4 управления разверткой подключен ко входу

20 8 операционного усилителя 6, на второй вход

9 операционного усилителя 6 через резистор

10 поступает сигнал с выхода УПТ 1 и через резистор ll — от компаратора 5.

Выход операционного усилителя 6 соединен

25 с базой разрядного транзистора 3. УПТ 1 соединен через резистор 12 с входом триггера

4 и входом 13 компаратора 5. Второй вход 14 компаратора 5 подключен к общей точке источника питания. Сигнал с выхода компара30 тора 5 поступает через резистор 15 на катод

453635 диода 16, На анод диода 16 поступают запускающие импульсы.

Схема работает следующим образом.

УПТ 1 охвачен отрицательной обратной связью, включающей в себя операционный усилитель 6 и разрядный транзистор 3, которая обеспечивает стабильность УПТ по постоянному току и, следовательно, стабильность начального уровня выходного напряжения. При этом разрядный транзистор 3 находится в линейном режиме и через него течет небольшой ток. Импульсы запуска, приходящие в точку 17, перебрасывают триггер 4. Напряжение с выхода триггера поступает на вход 8 операционного усилителя б, выходное напряжение с которого поступает на базу транзистора 3 и закрывает его. Происходит линейный заряд конденсатора 2, что соответствует формированию прямого хода пилообразного напряжения. Порог И„компаратора 5 установлен не намного выше начального уровня выходного напряжения генератора развертки.

Когда выходное напряжение достигает этого порога, происходит срабатывание компаратора 5, но его воздействие на вход 9 усилителя

6 не изменяет напряжения последнего, так как напряжение на входе 9 меньше, чем напря>кение на входе 8. При достижении пилообраз,ным максимального значения И„,„., через резистор 12 происходит возвращение триггера 4 в исходное состояние. При этом на выходеоперационного усилителя 6 происходит изменение потенциала за счет действия напряжения с выхода компаратора 5, и транзистор 3 открывается. В этот момент начинается формирование обратного хода пилообразного напряжения. Когда пилобразное напряжение достигает порога срабатывания компаратора 5, вступает в действие отрицательная обратная связь, и схема возвращается в исходное состояние.

Напряжение, получаемое на выходе компа5

1 атора 5, используется для блокировки входа триггера от повторного запуска до полного восстановления генератора.

На эпюре 2, а изображены импульсы запуска генератора развертки; на эпюре 2, б — импульсы, формируемые триггером 4 и подаваемые на вход 8 операционного усилителя 6; на эпюре 2, в — импульсы, снимаемые с выхода комнаратора 5 и подаваемые на вход 9 усилителя 6; на эпюре 2, г — напряжение, подаваемое с выхода операционного усилителя б на базу транзистора 3; на эпюре 2, д — ток комнаратора транзистора 3; на эпюре 2,е — выходное пилообразное напряжение.

Начальный ток 1„и ток разряда времязадающего конденсатора I„,. в предлагаемом генераторе не зависят друг от друга.

Поскольку в исходном состоянии генератора разрядный транзистор находится в линейном режиме и через него течет малый начальный ток I„, то время включения транзистора 3 минимально и, соответственно, мала задержка по запуску развертки.

Предмет изобретения

Генератор осциллографической развертки, содержащий усилитель, времязадающий конденсатор, разрядный транзистор, диод и триггер, отличающийся тем, что, с целью уменьшения времени восстановления генератора и времени задержки при запуске и уменьшения габаритов, он снабжен операционным усилителем и компаратором, один вход которого подключен к выходу усилителя, другой ьход — к общей точке источника питания, а выход одновременно через параллельно соединенные резисторы подключен к входу операционного усилителя и к катоду диода; один вход операционного усилителя подключен к выходу триггера, другой вход через резистор к выходу усилителя, а выход — к базе разрядного транзистора.
