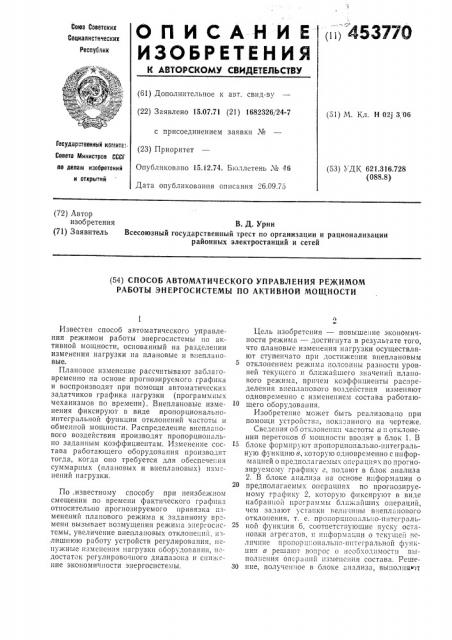

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1111 453УУО

Союз Советских

Социалистических

Распухании (61) Дополнительное к авт. свид-ву (22) Заявлено 15.07.71 (21) 1682326J24-7 с присоединением заявки М (23) Приоритет

Опубликовано 15.12.74. Бюллетень Хе 46

Дата опубликования описания 26.09.75 (51) М. Кл. Н 02j 3, 06

Государственный ионите1

Совета Министров СССГ ло делан пзабретений и открытий (53) УДК 621.316.728 (088.8) (72) Автор изобретения В. Д. Урин (71) Заявитель Всесоюзный государственный трест по организации и рационализации районных электростанций и сетей (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ РЕЖИМОМ

РАБОТЫ ЭНЕРГОСИСТЕМЫ ПО АКТИВНОЙ МОЩНОСТИ

Известен способ автоматического управления режимом работы энергосистемы по активной мощности, основанный на разделении изменения нагрузки на плановые и внеплановые.

Плановое изменение рассчитывают заблаговременно на основе прогнозируемого графика и воспроизводят при помощи автоматических задатчиков графика нагрузки (программных механизмов по времени). Внеплановые изменения фиксируют в виде пропорциональноинтегральной функции отклонений частоты и обменной мощности. Распределение в пепл а нового воздействия производят пропорционально заданным коэффициентам. Изменение состава работающего оборудования производят тогда, когда оно требуется для обеспечения суммарных (плановых и внеплановых) изм пепий нагрузки.

По, известному способу при неизбежном смещении по времени фактического графика относительно прогнозируемого привязка измененийй планового режима к заданному времени вызывает возмущения режима энергосистемы, увеличение внеплановых отклонении, излишнюю работу устройств регулирования, ненужные изменения нагрузки оборудования, едостаток регулировочпого диапазона и снижение экономичности энергосистемы.

Цель изобретения — повышение экономичности режима — достигнута в результате того, что плановые изменения нагрузки осуществляют ступенчато при достижении внеплановым отклонением режима половины разности уровней текущего и ближайшего значений планового режима, причем коэффициенты распределения внепланового воздействия изменяют одновременно с изменением состава работаю10 щего оборудования.

Изобретение может быть реализовано при помощи устройств», показанного на чертеже.

Сведения об отклонении частоты а и отклонении перетоков б мощности вводят в блок 1. В блоке формируют пропорционально-интегральную функцию в, которую одновременно с информацией о предполагаемых операциях по прогнозируемому графику г, полают в блок анализа

2. В блоке анализа на основе информации о

20 предполагаемых операциях по прогпозируеграфику 2, KQTop) Io фпксиру 10T B вилc набранной программы ближайших операций, чем задают устагкп гелпчины внепланового отклонения, т. е. пропорцпопаль11о-интегральной функции 6, соответствующие пуску останогки агрегатов, и информации о текущей -сличине пропорц::o»aëhío-интегральной функции в решают вопрос. о необходимости выполнения операций пзмепс ия состава. Реше30 ние, полученное в блоке анализа, выполня 1т

453770

1

I (Составитель К, Фотина

Тскрсд H. Куклина

Корректор E. Рогайлина

Рел а к тор Н. К ога н

Заказ 2698/11 I3J, Хо 15- !5 Тира>к 722 Подписное

Ц1-1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 только после истечения заданного времени задержки, предунрежда1ощего ненужные операции из-за случайных кратковременных отклонений частоты или обменной мощности.

Это осуществлено установкой на выходе блока анализа блока 3 задержки. Пропорционально-интегральную функцию в подают в блок 4 учета регулирующей способности электростанций, где ее преобразуют в сигнал д внепланового воздействия на электростанции, с учетом их суммарной регулирующей способности. Сигнал внепланового воздействия и команды е на изменение состава работающего ооорудования, получаемый»а выходе блока 3, телемеханическими средствами 5 передают на регулирующие электростанции.

Ь,оман Ibl IIB изменение состава p300TBIGIIIe го оборудования вводят в многопозиционные устройства 6 типа .командоаппарата, изменяющие свое положение. При этом пось|лают в цепи технологической автоматики агрегатов 7 команды на изменение состава, а также одновременно вводят поправки ж в устройства 8 группового регулирования. Поправки ж изменяют коэффициенты распределения внепланового воздействия в устройствах группового регулирования, а также вводят коррекцию плановой нагрузки, связанную с изменением состава. Эти изменения осуществляют при помощи устройств группового регулирова1п1я, а также понрагки з, отражающие изменение условия работы электроста1 ции. Это позволяет отказаться от соответствующих функций на центральном пункте.

После каждой операции, команда на которую выдана блоком 3 задержки, обновляют информацн1о о предполагаемых операциях по прогнозируемому графику г и изменяют учитываемую регулирующую способность электростанции. Из»ie»e»I<>i состава оборудовагц1я может относиться не только к основному, во также и к вспомогательному обору;1ов"",íèio (насосам, механизмам собственных нужд) .

К изменению состава может бь1ть приравнено переключение на режим другой производительности, а также перегод основного ссорудования в режим предельно возмо>к1гой нагрузки.

15 Предмет изобретения

Способ автоматического управления режимом раооты энергосистемы по активной мощности, основанный на разделении изменения

20 нагрузки Iia плановые и внеплановые, с фиксацией внепланового отклонения режима в виде пропорционально-интегральной функции отклонений частоты и обменной мощности, распределением внепланового воздействия

25 пропорционально-заданным коэффициентом и изменением состава работающего оборудования гри измен IIHH плановой нагрузки, о тл ич а ю шийся тем, что, с целью повышения экономичности режима, плановые изменения

30 нагрузки осуществляют ступенчато при достижении внеплановым отклонением режима половины разности уровней текущего и ближайшего значений планового режима, причем коэффициенты распределения внепланового воз35 действия изменяют одновременно с изменением состава работающего оборудования.
