ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (it) 453781
Союз Советскик
Сощиалистичесиик
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.01.73 (21) 1870159, 24-7 с присоединением заявки ¹ (32) Приоритет
Опубликовано 15.12.74. Бюллетень № 46 (51) М. Кл. Н 02р 13, 16
G 051 1/34
Государственный комитет
Совета Министров СССР оо делам изооретоний и открытий (53) УДК 621.3.072.2 (088.8) Дата опубликования описания 07.02.75 (72) Авторы изобретения А. В. Кобзев, В. П. Обрусник, Г. А. Шадрин и Ю. М. Лебедев (71) Заявитель Научно-исследовательский институт автоматики и электромеханики (54) МАГНИТНО-ТИРИСТОРНЪ|й РЕГУЛЯТОР
ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
Известны магнитно-тиристорные регуляторы переменного напряжения, содержащие последовательно включенный с нагрузкой нелинейный дроссель, параллельно которому подключена цепочка, состоящая из согласно-последовательно соединенных диода и силового тиристора. Однако в момент размыкания силового тиристора на элементах таких регуляторов возникают перенапряжения, обусловленные индуктивностью нагрузки.
Для исключения перенапряжений на элементах регулятора в предлагаемом регуляторе параллельно его выходным зажимам подключена другая цепочка, состоящая из согласнопоследовательно соединенных коммутирующего тиристора и диода. Между общими точками соединения тиристора и диода каждой из цепочек включен коммутирующий конденсатор.

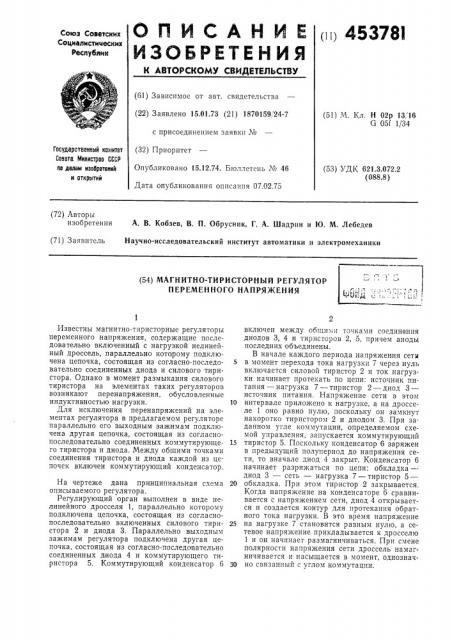

На чертеже дана принципиальная схема описываемого регулятора.
Регулирующий орган выполнен в виде нелинейного дросселя 1, параллельно которому подключена цепочка, состоящая из согласнопоследовательно включенных силового тиристора 2 и диода 3. Параллельно выходным зажимам регулятора подключена другая цепочка, состоящая из согласно-последовательно соединенных диода 4 и коммутирующего тиристора 5. Коммутирующий конденсатор 6 включен между общими точками соединения диодов 3, 4 и тиристоров 2, 5, причем аноды последних объединены.
В начале каждого периода напряжения сети
5 в момент перехода тока нагрузки 7 через нуль включается силовой тиристор 2 и ток нагрузки начинает протекать по цепи: источник питания — нагрузка 7 — тиристор 2 — диод 3— источник питания. Напряжение сети в этом
10 интервале приложено к нагрузке, а на дросселе 1 оно равно нулю, поскольку он замкнут накоротко тиристором 2 и диодом 3. При заданном угле коммутации, определяемом схемой управления, запускается коммутирующий
1s тиристор 5. Поскольку конденсатор 6 заряжен в предыдущий полупериод до напряжения сети, то вначале диод 4 закрыт. Конденсатор 6 начинает разряжаться по цепи: обкладка —диод 3 — сеть — нагрузка 7 — тиристор 5—
20 обкладка. При этом тиристор 2 закрывается.
Когда напряжение на конденсаторе 6 сравнивается с напряжением сети, диод 4 открывается и создается контур для протекания обратного тока нагрузки. В это время напряжение
25 на нагрузке 7 становится равным нулю, а сетевое напряжение прикладывается к дросселю
1 и он начинает размагничиваться. При смене полярности напряжения сети дроссель намагничивается и насыщается в момент, однознач30 но связанный с углом коммутации.
453781
I
1 ! 7 1 () — (+) Составитель Г. Вотчипев
Техред Т. Курилко
Корректор В. Брыксина
Редактор А. Пейсоченко
Заказ 242/16 Изд. № 1987 Тираж 722 . Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушскап наб., д. 4,5
Типографии. пр. Сапунова, 2
Одновременно повторно открывается силовой тиристор 2, а тиристор 5 закрывается вследствие разряда конденсатора 6 по цепи: обкладка — диод 4 — нагрузка 7 — тиристор
2 — обкладка. Ток нагрузки протекает в прежнем направлении по контуру: нагрузка
7 — тиристор 2 — конденсатор 6 — диод 4— нагрузка 7. Дополнительно ток заряда конденсатора 6 протекает по цепи: источник питания — дроссель 1 — тиристор 2 — конденсатор
6 — диод 4 — источник питания. Когда конденсатор заряжается до напряжения источника, открывается диод 3 и по нему продолжает протекать ток нагрузки 7, а ток конденсатора становится равным нулю. С момента насьпцения дросселя 1 напряжение источника прикладывается к нагрузке 7. В момент перехода тока нагрузки 7 через нуль направление тока изменяется и он начинает протекать по дросселю 1, поскольку тот насыщен. При этом силовой тиристор 2 запирается. В последующий период процессы повторяются.
Описанная последовательность работы элементов регулятора обеспечивает независимость формы выходного напряжения на нагрузке от ее характера, а поскольку в любой момент времени обеспечивается контур для протекания тока, вызванного индуктивностью нагрузки, то перенапряжения на элементах регулятора исключаются. Кроме того, выходное
5 напряжение синфазно с сетевым, так как процессы перемагничивания нелинейного дросселя протекают независимо от нагрузки.
Предложенная схема регулятора может применяться в регуляторах на встречно-па10 раллельных тиристорах.
Предмет изобретения
Магнитно-тиристорный регулятор переменного напряжения, содержащий последователь15 но включенный с нагрузкой нелинейный дроссель, параллельно которому подключена цепочка, состоящая из согласно-последовательно соединенных силового тиристора и диода, о тл и ч а ю шийся тем, что, с целью исключения
20 перенапряжений на элементах регулятора, параллельно его выходным зажимам подключена другая цепочка из согласно-последовательно соединенных диода и коммутирующего тиристора, причем между общими точками со25 единения тиристора и диода каждой из цепочек включен коммутирующий конденсатор.
