Припой для пайки алюминия

Припой для пайки алюминия

Иллюстрации

Показать все

Реферат

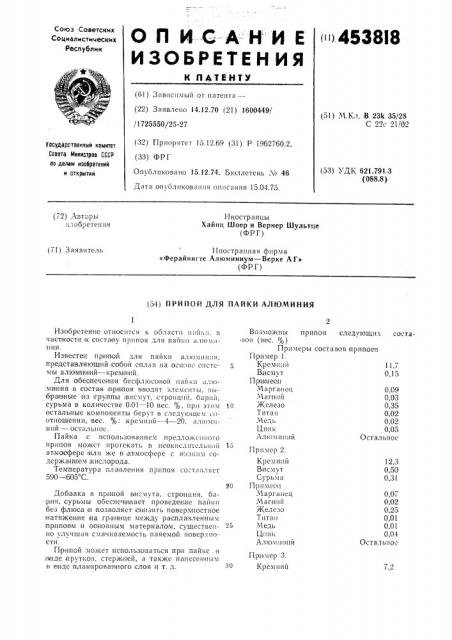

ОП ИCA-НИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

«l> 453838

К ПАТЕНТУ (61) Зависимый от патента— (22) Заявлено 14.12.70 (21) 1600449/

/1725550/25-27 (32) Приоритет 15.12.69 (31) Р 1962760.2, (33) ФРГ

Опубликовано 15.12.74. Бюллетень X 46 (51) М.Кл. В 23k 35/28

С 22с 21/02

Гасударственный комитет

Совета Министров СССР

IIn делам изобретений

И OTKPI

Иностранцы

Хайнц Шоер и Вернер Шультце (ФРГ) (72) Авторы .гзобретения

Иностранная фирма

«Ферайнигте Алюминиум — Верке АГ» (ФРГ) (71) Заявитель (54) ПРИ П 011 ДЛЯ ПАЙКИ АЛЮМИНИЯ

0,09

0,03

0,35

0,02

0,02

0,05

Остальное l0

12,3

0,50

0,3!

0,07

0,02

0,25

0,01

0,01

0,04

Осталt lloyd

Причер 3.

Кремний

7 з

Изобретение относится к облаетll llllllltll, в частности к составу припоя для пайки алю«3ии ия.

Известен припой для пайки алк3мнния, предста<вляющ ий собой сплав на основе системы ал3ом и н<ий — кремний.

Для обеопечения бесфлюсовой пайки алloми ния,в состав:припоя вводят элементы, выбра<н<ные <из группы висз3ут,,стронций, барин сурьма в количестве 0,01--.10 вес. %, Itplt этом остальные компоненты берут в следующем соотношении, вес. %: кремний — 4 — 20, алюмнн ий — остал ьп ос.

Пайка;с использованием предложен юго припоя может протекать в неок нс;пггелы гой ат<чоофере или же в атмосфере с низким содержаееиезт кгесло рода.

Температура плавления припоя составляет

590 †6 С.

Добавка в припой висз3ута< стронция, бария, сурьзты обеспечивает проведение пайа3 без флюса и позволяст ан<изить поверхностное натяжение на гра<н<ице между расплавленным .припоем и основным материалом, существенно улучшая смачиваемость паяемой поверхности.

Припой может использоваться при пайке в лиде,прутков, стержней, а также нанесенным

Е3 ни<де плаееирован<ного сл<оя,и т. д.

Возможны припои следующих соста

Примеры составов припоев

Пример 1.

Крезений 1 1,7

Висмут 0,15

Примеаи

Марга,нец

Магний

Железо

Титан

Ме.дь

Цинк

Алюминий

Пример 2.

Кремний

В,н смут

Сурьма

Примеси

Марганец

Магний

Железо

Тита.3

Мель

Цинк

Ал юм I l нсчй

453818

Железо

Тита:и

Мс,дь

Ц1И1Н,К

ЛЛ Ю i1 И 11 И"

Висмут

Пр1тмеси

Марганец

Магний

Железо

Титан

Медь

Ц инк .- 1Л1О МИ И 1И

1,05

0,41

0,03

0,03

0,18

Остальное

1б,5

1,78 lO

Пример 4.

Кремса ий

Бар ий

Стронций

П;римеси

Марганец

М апп1ий железо

Ti;n а и ,Медь

Ц11НК

Ал ю м,11Н Ии

8,1

2,13

0,7б

Предмет |изобрстсния

Припой галя пайки алюм и1ния, содержащий алюмивий, кремн1ий, отличающийся тем, что, с целью обеспечения бесфлюсовой пайки алюминия в его состав вводят элементы, выбран25 ные из пруПпы;в исмут, стронций, барий, сурьма в количестве 0,01 — 10 вес. %; при этом остальные компоненты берут в следующем соотношении, вес. %:

Крем:ний 4 20

30 Лл1оминий Остальное

15,8

1,11

1,37

0,03

0,04

Составитель И. Абросимова

Текрсд 3. Тараненко

Редактор К, Шанаурова

Корректор Н. Стельмак 11зд. ¹ 1949 Т и р а ж 944 Подписное

Ц1-1ИИГ1И Государственного комитета Совета Министров СССР ио делам изобретений п открытий

Москва, Ж-35, Раушскан наб., д. 415

Заказ 121

Обл. тпп. Костромского управления издательств, полиграфии и книжной торговли

Примср 5.

Кремаций

Сурьма

Барий

Примеси

Марганец

Магний

0,07

0,03

0,63

0,04

0,18

О,1 1

Остал ьное

0,05

0,02

0,49

0,02

0,13

0,09

Остал ьнос

П,р1и,мер б.

Кремн,ий

Ба!р1ий

П р1и м ес и

Марганец

Мапн1ий

)Кслезо

Титан

Медь

Цинк

ДЛ 1ОМ,!I Нй И

0,03

0,03

0,43

0,03

0,13

0,17

Остал ь11ос
