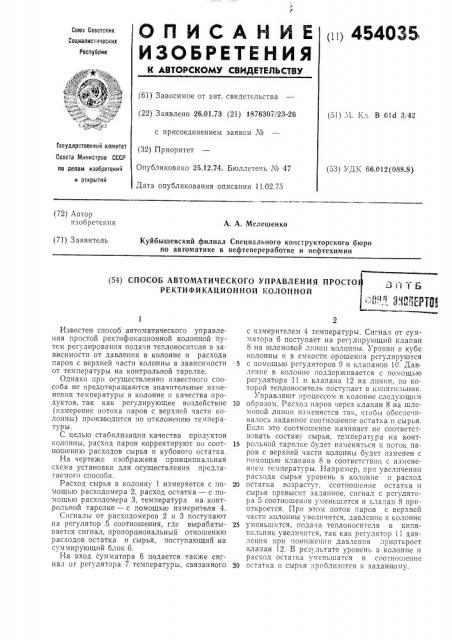

п11 454035

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.01.73 (21) 1876307/23-26 (51) 1. Кл. В 01с1 3!42 с присоединением заявки М

Государственный комитет

Совета Министров СССР (32) Приоритет

Опубликовано 25.12.74. Бюллетень ¹ 47

Дата опубликования описания 11.02.75 (53) УДК 66.012(088.8) по делам изобретений и открытий (72) Автор изобретения

А. А. Мелешенко (71) Заявитель

Куйбышевский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОСТО

РЕКТИФИКАЦИОН НОЙ КОЛОННОЙ

Известен способ автоматического управления простой ректификационной колонной путем регулирования подачи теплоносителя в зависимости от давления в колонне и расхода паров с верхней части колонны в зависимости от температуры на контрольной тарелке.

Однако при осуществлении известного способа не предотвращаются значительные изменения температуры в колонне и качества продуктов, так как регулирующее воздействие (измерение потока паров с верхней части колонны) производится по отклонению темпераT) P bI.

С целью стабилизации качества продуктов колонны, расход паров корректируют по соотношению расходов сырья и кубового остатка.

На чертеже изображена принципиальная схема установки для осуществления предлагаемого способа.

Расход сырья в колонну 1 измеряется с помощью расходомера 2, расход остатка — с помощью расходомера 3, температура на контрольной тарелке — с помощью измерителя 4.

Сигналы от расходомеров 2 и 3 поступают на регулятор 5 соотношения, где вырабатывается сигнал, пропорциональный отношению расходов остатка и сырья, поступающий на суммирующий блок 6.

На вход сумматора 6 подается также сигнал от регулятора 7 температуры, связанного с измерителем 4 температуры. Сигнал от сумматора 6 поступает на регулирующий клапан

8 на шлемовой линии колонны. Уровни в кубе колонны и в емкости орошения регулируются

5 с помощью регуляторов 9 и клапанов 10. Давление в колонне поддерживается с помощью регулятора 11 и клапана 12 на линии, по которой теплоноситель поступает в кипчтильник.

Управляют процессом в колонне следующим

10 образом. Расход паров через клапан 8 на шлемовой линии изменяется так, чтобы обеспечивалось заданное соотношение остатка и сырья.

Если это соотношение начинает не соответствовать составу сырья, температура на конт15 рольной тарелке будет изменяться и поток паров с верхней части колонны будет изменен с помощью клапана 8 в соответствии с изменением температуры. Например, при увеличении расхода сырья уровень в колонне и расход

20 остатка возрастут, ссотношение остатка и сырья превысит заданное, сигнал с регулятора 5 соотношения уменьшится и клапан 8 приоткроется. При этом поток паров с верхней части колонны увеличится, давление в колонне

25 уменьшится, подача теплоносителя в кипятильник увеличится, так как регулятор 11 давления при понижении давления приоткроет клапан 12. В результате уровень в колонне и расход остатка уменьшатся и соотношение

30 остатка и сырья приблизится к заданному.

45,! Оз.4

Со« .-.)))0 (ль T.,())кьяиова

Река:(тор О K„3HeuáÂà

1 скрсд Г. Васильева

Корректор Т. Гревцова

)ак:)з 28, i р(зге <:o 258 Тираж 651 Подппспое (!(1!1(1 .:П11 Гогу.(арстиспиого кo)i))Tcl Созета Мипистров СССР во де.-.",))! пзобрстснпГ.:! открытий, .оск))а,,)К-Ло, (()ушская наб., д. 4,, 5

I ))3oã()()(()èÿ, пр. 4.3))1 H<)b(), 2 (!ри мв< лпцс;,-i ); i! Сыр),- С0 1100;;<3(iliii

КИПЯГЦII:<. 1<0:(ПОПЕПТOВ Зli.(ilн(IОС COОТ))ОП)ЕППС

ОСТЯТ .Я Il С 3 .Я О::3)К "ТОЛ 3.;lн(; l! .. :: l (1

I.СРЯТЪРЯ (3 ICq СП) (г я OT 1) СГ) )) ) On 3 ) Г ) () я

1- * к

- р ,1 -1 То.; -, ° -Е i П г«-,-, -, i< 3 П 3 1 )): !) П(ТК1)ос 1 сЯ. В Рсз Гл(>T3! Ооот .О:i)ci(11 ()cтатк ll и сыР ВЯ уме)п:i!!!:Tcÿ li б )ст соотвс 1 стВОв ать ново лу

COCT3l ), СЫ. ЬЯ. )

i акп) Оо;) Язом, псза:псп, о от .перепада

ДЯВ IClг!".Я IЗ l (!O !110 П С ))! 0(- ТП OPO1!(0 13 I(i< 13 пан 1!3 п(лс (с ОткросГСГ(тЯК. И)тООзi Обсс !(".ип) h заданный отбор нпи<(((го нродукга,;: )н;гpciпности в его рсг;.-)про).янп). Ст))((: )(.Г),c;i рсгу И))у(ощ:lì и() i;iсй(. Г!)!;(. 1 по т c ill(ip 3 ) j)c 113 контрольной тарелке.

11рсдмет Изобретения

5 Способ автоматичсс<ого управлснпя простой

1)сктпфпкацпопно!1 ко, loнпой путем регулпроВапllп 110 13:ПI ТСi)ЛОПОС) ТСЛЯ В ЗЯВI:CПМОСТI! ОТ давлсн;(я ь колон))с .! раскода (аров с Веркнсй асти колонны F.. завпсимостп от температуры

10 1(а коптрол ll<)ll тарелке, от l п и 3 го)ц и и с я тем, по, с "(сл: го стабплпзацпи ка (сства продуктов колон)!ы, раск()д паров коррскт) р 10) .i0 соотпонlсlil(lo р()с:<ОлОВ сыГ)ья il:< бои<)ГО (>СT((ТКЯ.
