Устройство для сшивания деревянных конструкций
Иллюстрации
Реферат

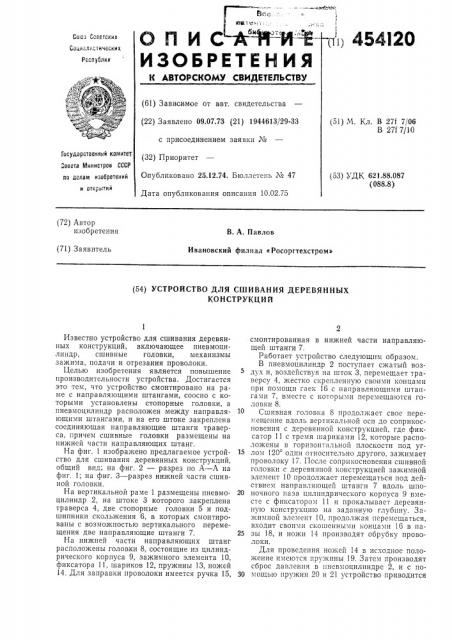

о и и с Ы г .
454l20
Сове Советских
Соим;:лис тически х
Республик
И вЂ” ЕИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.07.73 (21) 1944613/29-33 с присоединением заявки ¹ (32) Приоритет
Опубликовано 25.12.74. Бюллетень ¹ 47
Дата опубликования описания 10.02.75 (51) М. Кл. В 271 7/06
В 271 7/10
Государственный комитет
Совета Министров СССР по делам ивобретвний и открытий (53) УДК 621,88.087 (088.8) (72) Автор изобретения
В. А. Павлов (71) Заявитель
Ивановский филиал «Росоргтехстром» (54) УСТРОЙСТВО ДЛЯ СШИВАНИЯ ДЕРЕВЯННЫХ
КО НСТРУКЦИ Й
Известно устройство для сшивания деревянных конструкций, включающее пневмоцилиндр, сшивные головки, механизмы зажима, подачи и отрезания проволоки.
Целью изобретения является повышение производительности устройства. Достигается это тем, что устройство смонтировано на раме с направляющими штангами, соосно с которыми установлены стопорные головки, а пневмоцилиндр расположен между направляющими штангами, и на его штоке закреплена соединяющая направляющие штанги траверса, причем сшивные головки размещены на нижней части направляющих штанг.
На фиг. 1 изображено предлагаемое устройство для сшивания деревянных конструкций, общий вид; на фиг. 2 — разрез по A — А на фиг. 1; на фиг. 3 — разрез нижней части сшивной головки.
На вертикальной раме 1 размещены пневмоцилиндр 2, на штоке 3 которого закреплена траверса 4, две стопорные головки 5 и подшипники скольжения 6, в которых смонтированы с возможностью вертикального перемещения две направляющие штанги 7.
На нижней части направляющих штанг расположены головки 8, состоящие из цилиндрического корпуса 9, зажимного элемента 10, фиксатора 11, шариков 12, пружины 13, ножей
14. Для заправки проволоки имеется ручка 15, смонтированная в нижней части направляющей штанги 7.
Работает устройство следующим образом.
В пневмоцилиндр 2 поступает сжатый воздух и, воздействуя на шток 3, перемещает траверсу 4, жестко скрепленную своими концами при помощи гаек 16 с направляющими штангами 7, вместе с которыми перемещаются головки 8.
10 Сшивная головка 8 продолжает свое перемещение вдоль вертикальной оси до соприкосновения с деревянной конструкцией, где фиксатор 11 с тремя шариками 12, которые расположены в горизонтальной плоскости под уг15 лом 120 один относительно другого, зажимает проволоку 17. После соприкосновения сшивной головки с деревянной конструкцией зажимной элемент 10 продолжает перемещаться под действием направляющей штанги 7 вдоль шпо20 ночного паза цилиндрического корпуса 9 вместе с фиксатором 11 и прокалывает деревянную конструкцию на заданную глубину. Зажимной элемент 10, продолжая перемещаться, входит своими скошенными концами 16 в па25 зы 18, и ножи 14 производят обрубку проволоки.
Для проведения ножей 14 в исходное положение имеются пружины 19. Затем производят сброс давления в пневмоцилиндре 2, и с noÇ0 мощью пружин 20 и 21 устройство приводится
454120
Предмет изобретения т7
Составитель 3. Бегельл1ан
Редактор Д. Пинчук Текред Т. 1!иронова Koppe!(!o .) Л. Дзесова
Закаэ 115/11 Изд. ¹ 211 Тираж 565 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по дедам изобретен!)й и огкрь)т!!й
Москва, 7К-35, Раугнская наб., д. 4 5
Типография, нр. Сапунова, 2 в первоначальное:1оложение, При !ем стопорные головки 5, расположенные на вертикальной раме 1 и íа одной оси с направляющими !
Итангами 7, удерживают проволоку 17 от !Ieремещения вверх — устройство подготовлено к очередной операции сшивания.
Устройство для сшивания деревянных конструкций, включающее пневмоцилиндр, сшивПЫ!. . Г!)Лг)ВН! . СХ11!П!3 3! Ы;!11)l .!1)! 11, I!), I c::! Ii, !—
f)еза !lEiя .1})оволОEi 1, О 1 .l н ч а !О щ с л 1 то, с ц "Г)ь)О и 0)3ы ш с !1! I я 1lpE)H:3 Вод11т ельео ст и, Оно с!)!о па рамс с направляющими штангами. cG0»IIQ с которы ни установлены стопорные головки, а !шсвмоци.тиндр распо 10)ксн мс)кду напра!)ля!Ощпк!и Iптапга s)EI, и на его иг-ок» зак))спас!)а сосдгп1нющая напрапляющие !птанги траверса, Ilð!3 .ем сшивпые I E).;Iонк :1 Ра. 3)|сиге! I I>l Ii! l! E!)1111,".l I 1 а с и и !3 1! Я нг! Яющих !птапг,
