Способ крашения или оптического отбеливания волокон на основе полиакрилонитрила

Способ крашения или оптического отбеливания волокон на основе полиакрилонитрила

Иллюстрации

Показать все

Реферат

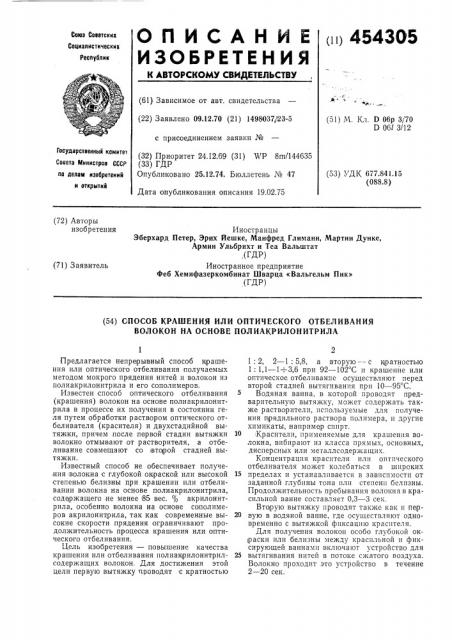

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 454305

Сова Советских

Социалистических

Республик

Ф с (51) М. Кл. D Обр 3/70

D 06l 3 12 (61) Зависимое от авт. свидетельства (22) Заявлено 09.12.70 (21) 1498037/23-5 с присоединением заявки №

Гасударственный комитет

Совета Министров СССР (32) Приоритет 24.12.69 (31) WP 8m/144635 (33) ГДР

Опубликовано 25.12.74. Бюллетень № 47 (53) УДК 677.841.15 (088.8) по делам изобретений и открытий

Дата опубликования описания 19.02.75 (72) Авторы изобретения

Иностранцы

Эберхард Петер, Эрих йешке, Манфред Глиманн, Мартин Дунке, Армин Ульбрихт и Теа Вальштат,(ГДР) Иностранное предприятие

Феб Хемифазеркомбинат Шварца «Вальгельм Пик» (ГДР) (71) Заявитель (54) СПОСОБ КРАШЕНИЯ ИЛИ ОПТИЧЕСКОГО ОТБЕЛИВАНИЯ

ВОЛОКОН НА ОСНОВЕ ПОЛИАКРИЛОНИТРИЛА

Предлагается непрерывный способ к рашения или оптического отбеливания получаемых методом мокрого прядения нитей и волокон из полиакрилонитрила и его сополиме|ров.

Известен способ оптического отбеливания (крашения) волокон на основе полиакрилонитрила в процессе их получения в состоянии геля путем обработки раствором оптического отбеливателя (красителя) и двухстадийной вытяжки, причем после первой стадии вытяжки волокно отмывают от растворителя, а отбеливание совмещают со второй стадией вытяжки.

Известный способ не обеспечивает получения волокна с глубокой окраской или высокой степенью белизны при крашении или отбеливании волокна на основе полиакрилонитрила, содержащего не менее 85 вес. О о акрилонитрила, особенно волокна на основе сополимеров акрилоницрила, так как современные высокие скорости прядения ограничивают продолжительность процесса крашения или оптического отбеливания.

Цель изобретения — повышение качества крашения или отбеливания полиак рилонитрилсодержащих волокон. Для достижения этой цели первую вытяжку проводят с кратностью

1: 2, 2 — 1: 5,8, а вторую — с кратностью

1: 1,1 — 1 —:3,6 при 92 — 102 С и крашение или оптическое отбелпванпе осуществляют перед второй стадией вытягивания прп 10 — 95 С.

Водяная ванна, в которой проводят предварительную вытяжку, может содержать также растворители, используемые для получения п рядильного раствора полимера, и другие химикаты, например спирт.

10 Красители, применяемые для крашения волокна, вибирают из класса прямых, основных, дисперсных или металлсодержащпх.

Концентрация красителя илп оптического отбеливателя может колебаться в широких

15 пределах и устанавливается в зависимости от заданной глубины тона плп степени белизны.

Продолжительность пребывания волокна в красильной ванне составляет 0,3 — 3 сек.

Вторую вытяжку проводят также как и пе р20 вую в водяной ванне, где осуществляют одновременно с вытяжкой фиксацшо красителя.

Для получения волокон особо глубокой ок раски илп белизны между красильной и фиксирующей ваннами включают устройство для

25 вытягивания нитей в потоке сжатого воздуха.

Волокно проходит это устройство в течение

2 — 20 сек.

454305

Предмет изобретения

Составизель Г. Петренчук

Техред Т. Миронова

Редактор О. Кузнецова

Корректор Т. Гревцова

Заказ 291 14 Изд. № 271 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Окрашенные или оптически отбеленные изделия подвергаются затем дальнейшей обработке.

Пример 1. Прядильный раствор, содержащий 20 вес. ч. сополимеризата, состоящего из

91,2 вес. % ак рилонитрила, 8 вес. % винилацетата и 0,8% вес. % сульфостирола, и 80 вес. ч. диметплформамида, продавливают через фильеры в коагуляционную ванну, содержащую 50 вес. % диметилформамида и 50 вес. % воды, с температурой 5 С. Сформованное волокно направляют со скоростью 10 м/мин в кипящую ванну, содержащую,25 вес. % диметил(рормамида и 75 вес. % воды, где с помощью двух пар валиков вытягивают с кратностью 5,2 по сравнению с первоначальной длиной, после чего пропускают через промывные ванны для освобождения от растворителя.

Затем волокно при непрерывном его продвижении обрабатывают в ванне при 60 С, соде ржащей раствор оптического отбеливателя «Бланкофора ДСВ» в концентрацией 0,8 г/л и концентрированной муравьиной кислоты с кон.центрацией 2 мл/л. Отбеленное волокно пропускают через вторую ванну для вытягивания, содержащую воду при 100 С, обеспечивая степень удлинения, равную 1: 1,4, после чего препарируют и сушат. Об|работанные нити характеризуются высокой степенью белизны.

Пример 2. Прядильный раствор, содержащий 22 вес. ч. сополпмеризата, состоящего из

93,5 вес. % акрилоннтрила, 5 вес. % этилакрилата и 1,5 вес. % аллилсульфоната диметиламмония, и 78 вес. ч. диметилформамида, продавливают через фильеры в коагуляционную ванну, содержащую воду и диметилфо рмамид, получая волокно. Волокно пропускают со скоростью 8 м/мин через ванну для ориентации, соде1ржащую 30 вес. % диметилформамида и 70 вес. % воды, при 99 С, обеспечивая степень вытягивания 1: 4,5. Затем волокно отмывают от диметилформ амида в промывных ваннах с водой при 18 С, после чего обрабатывают в красильной ванне, содержащей раствор красителя «Перлитона ярко-розового

R», при б5 С. Окрашенное волокно цропускают через вторую ориентационную ванну с ки5 пящей водой, в которой происходит дополнительное вытягивание с кратностью 1,7.

Препарированные и высушенные волокна имеют равномерное розовое окрашивание.

Пример 3. Сформованное, вытянутое и

10 промытое согласно приме|ру 2 волокно окрашивают п ри 50 С в ванне, содержащей 30 г/л астразс на голубого FRR, 1 г/л максилона красного В1 и 3 мл/л ледяной уксусной кислоты.

После ок|рашиванпя волокно пропускают че15 рез устройство для вытягивания в потоке сжатого воздуха сначала вверх, затем вниз и направляют во вторую ванну для ориентации, где при температуре воды 100 С осуществляют вытягивание с кратностью 1: 1,7.

20 Получают волокна глубокого светло-голубого цвета с прочностью окраски, баллы:

Вода

Стихир ка

Пот

25 Свет

30 Способ крашения или оптического отбеливания волокон на основе полиакрилонит|рила, содержащего не менее 85 вес. % акрилонитрпла, об работкой волокон в состоянии геля в ванне раствором красителя или оптического

35 отбеливателя в процессе двухстадийной вытяжки, включающем промежуточную промывку, отличающийся тем, что, с целью повышения качества крашения или отбелива,ния, первую вытяжку проводят с кратностью

40 1: 2,2 — 1: 5,8, а вторую — с кратностью 1: 1,1—

1: З,б п|ри 92 — 102 С и крашение или оптическое отбеливание осуществляют перед второй стадией вытягивания при 10 — 95 С.
