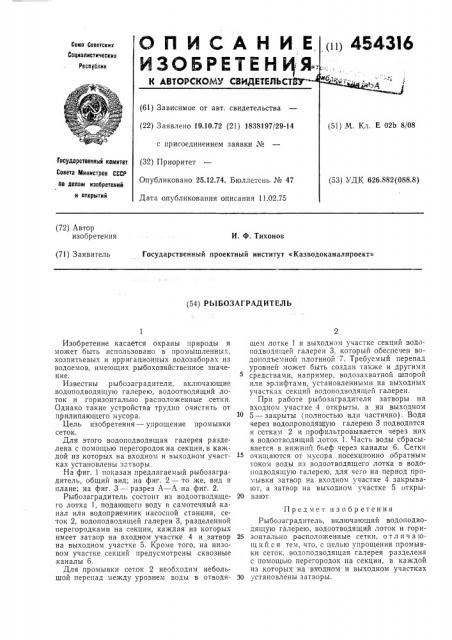

ОПИСАН И

ИЗОБРЕТЕН Р

Союз Севетскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 19.10.72 (21) 1838197/29-14 с присоединением заявки № (32) Приоритет

Опубликовано 25.12.74. Бюллетень № 47

Дата опубликования описания 11.02.75

8/08

Государственный комитет

Совета Министров СССР

088.8) по делам изобретений и открытий (72) Автор изобретения

H. ф. Тихонов

Государственный проектный институт «Казводоканалпроект» (71) Заявитель (54) Р Ь! БОЗА ГРАД ИТ ЕЛ Ь

Изобретение касается охраны природы и может быть использовано в промышленных, хозпитьевых и ирригационных водозаборах из водоемов, имеющих рыбохозяйственное значение, Известны рыбозаградители, включающие водоподводящую галерею, водоотводящий лоток и горизонтально расположенные сетки.

Однако такие устройства трудно очистить от прилипающего мусора.

Цель изобретения — упрощение промывки сеток.

Для этого водоподводящая галерея разделена с помощью перегородок на секции, в каждой из которых на входном и выходном участках установлены затворы.

На фиг. 1 показан предлагаемый рыбозаградитель, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — разрез А — А на фиг. 2.

Рыбозаградитель состоит из водоотводящего лотка 1, подающего воду в самотечный канал или водоприемник насосной станции, сеток 2, водоподводящей галереи 3, разделенной перегородками на секции, каждая из которых имеет затвор на входном участке 4 и затвор на выходном участке 5. Кроме того, на низовом участке секций предусмотрены сквозные каналы б.

Для промывки сеток 2 необходим небольшой перепад между уровнем воды в отводящем лотке 1 и выходном участке секций водоподводящей галереи 3, который обеспечен водоподъемной плотиной 7. Требуемый перепад уровней может быть создан также и другими средствами, например, водозахватной шпорой или эрлифтами, установленными на выходных участках секций водоподводящей галереи.

При работе рыбозаградителя затворы на входном участке 4 открыты, а на выходно и

5 — закрыты (полностью или частично). Вода через водопроводящую галерею 3 подводится ,к сеткам 2 и профильтровывается через них в водоотводящий лоток 1. Часть воды сбрасывается в нижний бьеф через каналы 6. Сетки очищаются от мусора посекцнонно обратным током воды из водоотводящего лотка в водоподводящую галерею, для чего на период промывки затвор на входном участке 4 закрывают, а затвор на выходном участке 5 откры20 вают.

Предмет изобретения

Рыбозаградитель, включающий водоподводящую галерею, водоотводящий лоток и гори25 зонтально расположенные сетки, о т л и ч а ишийся тем, что, с целью упрощения промывки сеток, водоподводящая галерея разделена с помощью перегородок на секции, в каждой из которых на-входном и выходном участках

30 установлены затворы.
