Реферат



е4 ейи теер.т ., е Ф ° г иеце

>4¹Ql М

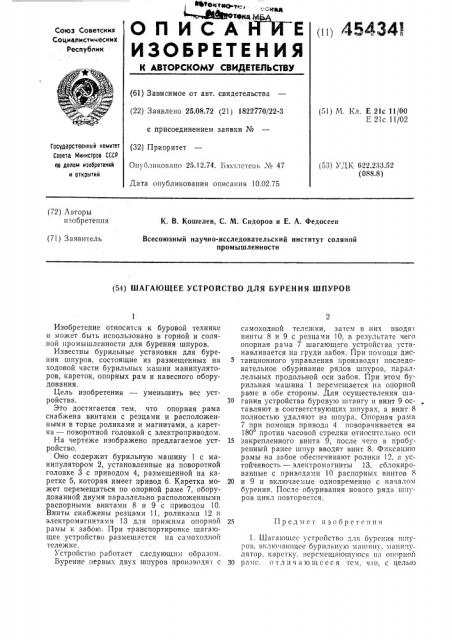

С А (! 1) 45434I

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 25.08.72 (21) 1822770/22-3 с присоединением заявки № (32) Приоритет

Опубликовано 25,12.74, Бюллетень № 47

Дата опубликования описания 10.02.75 (51) М. Кл. E 21с 11/00

Е 21с 11/02

Государственный комитет

Совета Министров СССР оа делам изобретений и открытий (53) УДК 622.233.52 (088.8) (72) Авторы и"-,îáðåòåøi ÿ

К. В. Кошелев, С. М. Сидоров и Е. А. Федосеев (71) Заявитель

Всесоюзный научно-исследовательский институт соляной промышленности (54) ШАГАЮЩЕЕ УСТРОИСТВО ДЛЯ БУРЕНИЯ ШПУРОВ

Изобретение относится к буровой технике и может быть использовано в горной и соляной промышленности для бурения шпуров.

Известны бурильные установки для бурения шпуров, состоящие из размещенных на ходовой части бурильных машин манипуляторов, кареток, опорных рам и навесного оборудования.

Цель изобретения — уменьшить вес устройства.

Это достигается тем, что опорная рама снабжена винтами с резцами и расположенными в торце роликами и магнитами, а каретка — поворотной головкой с электроприводом.

На чертеже изображено предлагаемое устройство, Оно содержит бурильную машину 1 с манипулятором 2, установленные на поворотной головке 3 с приводом 4, размещенной на каретке 5, которая имеет привод 6. Каретка может перемещаться по опорной раме 7, оборудованной двумя параллельно расположенными распорными винтами 8 и 9 с приводом 10.

Винты снабжены резцами 11, роликами 12 и электромагнитами 13 для прижима опорной рамы к забою. При транспортировке шагающее устройство размещается на caìîêîäïoé тележке.

Устройство работает следующим образом.

Бурение первых двух шпуров производят с самоходной тележки, затем в них вводят винты 8 и 9 с резцами 10, в результате чего опорная рама 7 шагающего устройства устанавливается на груди забоя. При помощи дистанционного управления производят последовательное обуривание рядов шпуров, параллельных продольной оси забоя. При этом бурильная машина 1 перемешается на опорной ра ме в обе стороны. Для осуществления ша10 гания устройства буровую штангу и винт 9 оставляют в соответствующих шпурах, а винт 8 полностью удаляют из шпура. Опорная рама

7 при помощи привода 4 поворачивается на

180 против часовой стрелки относительно оси

15 закрепленного винта 9, после чего в пробуренный ранее шнур вводят винт 8. Фиксацию рамы на забое обеспечивают ролики 12, а устойчивость — электромагниты 13, сблокированные с приводами 10 распорных винтов 8

20 и 9 и включаемые одновременно с началом бурения. После обуривания нового ряда шнуров цикл повторяется.

25 Предмет изобретения

1. Шагающее устройство для бурения шнуров, включающее бурильную машину, манипулятор, каретку, перемещающуюся на онорнон

30 рамс. отл и ч а ю щсес я тсм, что, с цель|о

4 54341

Составитель В. Корчаков

Тсхрсд Г. Васильева! едактор T. фадеева

Корректор А. Степанова

Заказ 189/7 Изд. № 248 Тираж 565 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 уменьшения веса устройства, опорная рама снабжена винтами с магнитами, а каретка— поворотной головкой с электроприводом.

2. Устройство по п. 1, отли чаю щееся тем, что винты снабжены резцами и расположенными в торце роликами.
