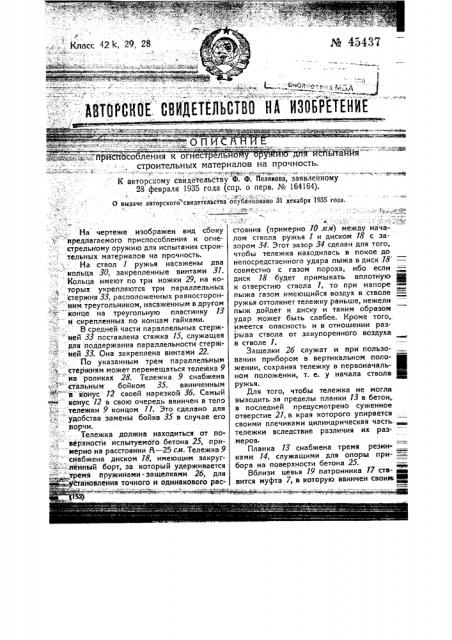

Класс 42 1<, 29, 28 № 45437

АВТОРСКОЕ. С8ЙДЕТЕПЬСТ80 НА ИЗОБРЕТЕНИЕ

-:..вЂ”О П Я строительных материалов на прочность.

К авторскому свидетельству Ф. Ф. Понякова, заявленному

28 февраля 1935 года (спр. о перв. № 164164}.!, "- Л :;. /

-" Y

0 выдаче авторского свидетельства опубликовано 31 декабря 1935 года.

Ф;

На чертеже изображен вид сбоку предлагаемого приспособления к огнестрельному оружию для испытания строительных материалов на прочность.

На ствол 1 ружья насажены два кольца 30, закрепленные винтами 31.

Кольца имеют по три ножки 29, на которых укрепляются три параллельных стержня 33, расположенных равносторонним треугольником, насаженным в другом

"- - - - конце на треугольную пластинку 13 и скрепленных по концам гайками.

В средней части параллельных стерж ней 33 поставлена стяжка 15, служащая для поддержания параллельности стержней 33. Она закреплена винтами 22.

По указанным трем параллельным стержням может перемещаться тележка 9 .-;- ;:-" иа р оликах 28. Тележка 9 снабжена

,-;-"" стальным бойком 35, ввинченным

?""" и" к онус 12 своей нарезкой Зб. Самый

" конус 12 в свою очередь ввинчен в тело !

:-: тележки 9 концом 11. Это сделано для

;: " удобства замены бойка 35 в случае его порчи.

Тележка должна находиться от по.".-, верхности испытуемого бетона 25, примерно на расстоянии и — 25 см. Тележка 9 .= —; " снабжена диском 18, имеющим закруг- :.", ..":леннйй борт, за который удерживается

="" "стремя пружинами - защелками 26, для

"ф:тановления точного и одинакового расстояния (примерно 10 мм) между началом ствола ружья 1 и диском 18 с зазором 34. Этот зазор 34 сделан для того, чтобы тележка находилась в покое до непосредственного удара пыжа в диск 18 —— совместно с газом пороха, ибо если диск 18 будет примыкать вплотную Я к отверстию ствола 1, то при напоре пыжа газом имеющийся воздух в стволе ружья оттолкнет тележку раньше, нежели пыж дойдет к диску и таким образом удар может быть слабее. Кроме того,, имеется опасность и в отношении разрыва ствола от закупоренного воздуха в стволе 1.

Защелки 2б служат и при пользовании прибором в вертикальном положении, сохраняя тележку в первоначальном положении, т. е. у начала ствола ружья.

Для того, чтобы тележка не могла выходить за пределы планки 13 в бетон,. в последней предусмотрено суженное отверстие 21, в края которого упирается своими плечиками цилиндрическая часть. тележки вследствие различия их размеров.

Планка 13 снабжена тремя резинками 14, служащими для опоры при- = бора на поверхности бетона 25.

Вблизи цевья 19 патронника 17 ста-вится муфта 7, в которую ввинчен своим.

У р щ щ стволе 7 огнестрельного оружия и слупетле. Стрелка показывает давление жащих направляющими для тележки 9

" концом 32 "манометр 4. Конец манометра соединен сквозным отверстием 3

-с внутренностью ствола 1, через которое попадает пороховой газ в манометр — и показывает давление газа в стволе.

Манометр снабжен открывающейся дверцей с шком 5, в а аю ейся на порохового газа, идущего по стволу 1 к диску 18.

Предмет изобретения.

1. Приспособление к огнестрельному оружию для испытания строительных i материалов на прочность, Отличаннйееся применением тележки 9 с бойком 35, внедряющимся в испытуемый матерйал при выстреле.

2. В приспособлении по и. 1 применение стержней 33, укрепляемых на

3. В приспособлении по и. 1 -применение пружинных защелок 26, служащих для удержания тележки 9 в определенном положении по отношению к отверстию ствола до выстрела.
