Реферат

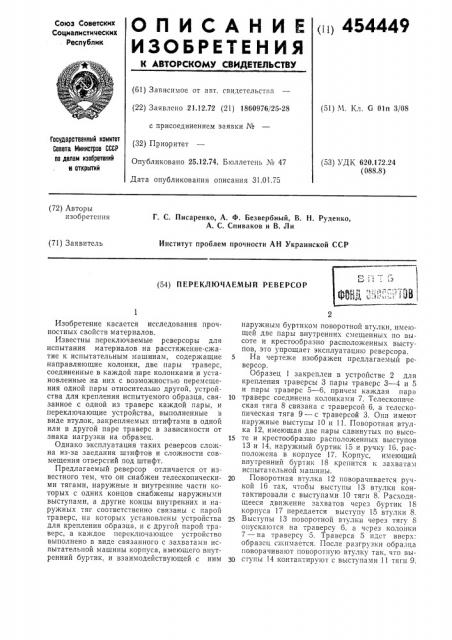

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.12.72 (21) 1860976/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 25.12.74. Бюллетень ¹ 47

Дата опубликования описания 31.01.75 (51) М. Кл. G Оlп 3/08

Государственный комитат

Совета Министров СССР

ll0 долам иэобретвннй и открытий (53) УДК 620,172.24 (088.8) (72) Авторы изобретения

Г. С. Писаренко, А. Ф. Безвербный, В. Н. Руденко, А. С. Спиваков и В. Ли

Институт проблем прочности АН Украинской ССР (71) Заявитель (54) ПЕРЕКЛЮЧАЕМЫЙ РЕВЕРСОР р I Jб

Изобретение касается исследования прочностных свойств материалов.

Известны переключаемые реверсоры для испытания материалов на расстяжение-сжатие к испытательным машинам, содержащие направляющие колонки, две пары траверс, соединенные в каждой паре колонками и установленные,на них с возможностью перемещения одной пары относительно другой, устройства для крепления испытуемого образца, связанное с одной из траверс каждой пары, и переключающие устройства, выполненные в виде втулок, закрепляемых штифтами в одной или в другой паре траверс в зависимости от знака нагрузки на образец.

Однако эксплуатация таких реверсов сложна из-за заедания штифтов и сложности совмещения отверстий под штифт.

Предлагаемый реверсор отличается от известного тем, что он снабжен телескопическими тягами, наружные и внутренние части которых с одних концов снабжены наружными выступами, а другие концы внутренних и наружных тяг соответственно связаны с парой траверс, на которых установлены устройства для крепления образца, и с другой парой траверс, а каждое переключающее устройство выполнено в виде связанного с захватами испытательной машины корпуса, имеющего внутренний буртик, и взаимодействующей с ним наружным буртиком поворотной втулки, имеющей две пары внутренних смещенных по высоте и крестообразно расположенных выступов, это упрощает эксплуатацию реверсора.

5 На чертеже изображен предлагаемый ревер сор.

Образец 1 закреплен в устройстве 2 для крепления траверсы 3 пары траверс 3 — 4 и 5 и пары траверс 5 — 6, причем каждая пара

1о траверс соединена колонками 7. Телескопиче ская тяга 8 связана с траверсой 6, а телескопическая тяга 9 — с траверсой 3. Они имеют наружные выступы 10 и 11. Поворотная втулка 12, имеющая две пары сдвинутых по высоlб те и крестообразно расположенных выступов

13 и 14, наружный буртик 15 и ручку 16, расположена в корпусе 17. Корпус, имеющий внутренний буртик 18 крепится к захватам испытательной машины.

2р Поворотная втулка 12 поворачивается ручкой 16 так, чтобы выступы 13 втулки контактировали с выступами 10 тяги 8. Расходящееся движение захватов через буртик 18 корпуса 17 передается выступу 15 втулки 8.

25 Выступы 13 поворотной втулки через тягу S опускаются на траверсу 6. а через колонки

7 — на траверсу 5. Траверса 5 пдст вверх: образец сжимается. После разгрузки образца поворачивают поворотную втулку так, что выдр ступы 14 контактируют с выступами 11 тяги 9, 454449

Предмет изобретения

1.Л

Составитель Г. Ротницкий

Техред 3. Тараненко

Редактор Т. Шагова

Корректор О. Тюрина

Заказ 123)11 Изд. № 222 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4i5

Типография, пр, Сапунова, 2

Расходящиеся движения захватов передаются через корпус 17, втулку 18 и тягу 9 на траверсу 3. Траверса идет вверх — образец растягивается.

Псрсключаемый рсверсор для испытания материалов на растяжение-сжатие к испытательным машинам, содержащий направляющие колонки, две пары траверс, соединенные в каждой паре колонками и установленные ,на них с возможностью перемещения одной пары относительно другой, устройства для крепления испытуемого образца, связанное с одной из траверс каждой пары, и псреключающие устройства, отличающийся тем, что, с целью упрощения эксплуатации, он снабжен телескопическими тягами, наружные и внутренние части которых с одних концов

5 снабжены наружными выступами, а другие концы внутренних и наружных тяг соответственно связаны с парой траверс, на которых установлены устройства для крепления образца, и с другой парой траверс, а каждое псре10 ключающее устройство выполнено в виде связываемого с захватами испытательной машины корпуса, имеющего внутренний буртик, и взаимодействующей с ним наружным буртиком поворотной втулки, имеющей две пары

15 внутренних смещенных по высоте и крестообразно расположенных выступов.
