1 (.

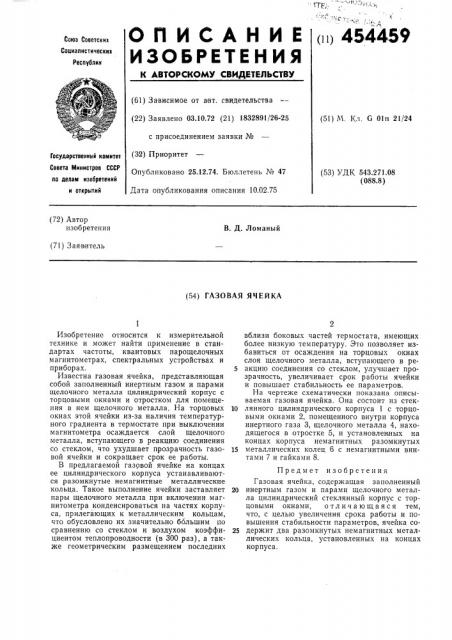

О П И С А Н И Е ш1 454459

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сониалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 03.10.72 (21) 1832891/26-25 с присоединением заявки № (51) М. Кл. 6 01п 21/24

Гасударственный комитет (32) Приоритет

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 25.12.74, Бюллетень № 47

Дата опубликования описания 10.02.75 (53) УДК 543.271.08 (088.8) (72) Автор изобретения

В. Д. Ломаный (71) Заявитель (54) ГАЗОВАЯ ЯЧЕЙКА

Изобретение относится к измерительной технике и может найти применение в стандартах частоты, квантовых парощелочных магнитометрах, спектральных устройствах и приборах. 5

Известна газовая ячейка, представляющая собой заполненный инертным газом и парами щелочного металла цилиндрический корпус с торцовыми окнами и отростком для помещения в нем щелочного металла. На торцовых 10 окнах этой ячейки из-за наличия температурного градиента в термостате при выключении магнитометра осаждается слой щелочного металла, вступающего в реакцию соединения со стеклом, что ухудшает прозрачность газо- 15 вой ячейки и сокращает срок ее работы.

В предлагаемой газовой ячейке на концах ее цилиндрического корпуса устанавливаются разомкнутые немагнитные металлические кольца. Такое выполнение ячейки заставляет 20 пары щелочного металла при включении магнитометра конденсироваться на частях корпуса, прилегающих к металлическим кольцам, что обусловлено их значительно ббльшим по сравнению со стеклом и воздухом коэффи- 25 циентом теплопроводности (в 300 раз), а также геометрическим размещением последних вблизи боковых частей термостата, имеющих более низкую температуру. Это позволяет избавиться от осаждения на торцовых окнах слоя щелочного металла, вступающего в реакцию соединения со стеклом, улучшает прозрачность, увеличивает срок работы ячейки и повышает стабильность ее параметров.

На чертеже схематически показана описываемая газовая ячейка. Она состоит из стеклянного цилиндрического корпуса 1 с торцовыми окнами 2, помещенного внутри корпуса инертного газа 3, щелочного металла 4, находящегося в отростке 5, и установленных на концах корпуса немагнитных разомкнутых металлических колец 6 с немагнитными винтами 7 и гайками 8.

Предмет изобретения

Газовая ячейка, содержащая заполненный инертным газом и парами щелочного металла цилиндрический стеклянный корпус с торцовыми окнами, отличающаяся тем, что, с целью увеличения срока работы и повышения стабильности параметров, ячейка содержит два разомкнутых немагнитных металлических кольца, установленных на концах корпуса.
