Реферат



пп 454553

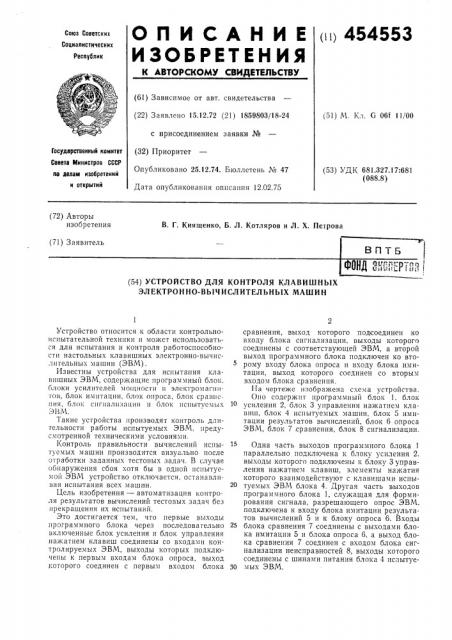

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.12.72 (21) 1859803/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 25.12.74. Бюллетень № 47

Дата опубликования описания 12.02.75 (51) М. Кл. G 06f 11/00

Государственный комитет

Совета Министров СССР (53) УДК 681.327.17:681 (088.8) ло аелам изобретений и открытий (72) Авторы изобретения

В. Г. Киященко, Б. Л. Котляров и Л. Х. Петрова (71) Заявитель

ВПАВ

Ô313 3,". !Д1,", (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КЛАВИШНЫХ

ЭЛЕКТРОННО-ВЬ1ЧИСЛИТЕЛЬНЫХ МАШИН

Устройство относится к области контрольноиспытательной техники и может использоваться для испытания и контроля работоспособности настольных клавишных электронно-вычислительных машин (ЭВМ).

Известны устройства для испытания клавишных ЭВМ, содержащие программный блок. блоки усилителей мощности и электромагнитов, блок имитации, блок опроса, блок сравнения, блок сигнализации и олок испытуемых

Э13М.

Такие устройства производят контроль длительности работы испытуемых ЭВМ, предусмотренной техническими условиями.

Контроль правильности вычислений испытуемых машин производится визуально после отработки заданных тестовых задач. В случае обнаружения сбоя хотя бы в одной испытуемой ЭВМ устройство отключается, останавливая испытания всех машин.

Цель изобретения — автоматизация контроля результатов вычислений тестовых задач без прекращения их испытаний.

Это достигается тем, что первые выходы программного блока через последова гельно включенные блок усиления и блок управления нажатием клавиш соединены со входами контролируемых ЭВМ, выходы которых подключены к первым входам блока опроса, выход которого соединен с первым входом блока сравнения, выход которого подсоединен ко входу блока сигнализации, выходы которого соединены с соответствующей ЭВМ, а второй выход программного блока подключен ко второму входу блока опроса и входу блока имитации, выход которого соединен со вторым входом блока сравнения.

1-Ia чертеже изображена схема устройства.

Опо содержит программный блок 1. блок усиления 2, блок 3 управления нажатием клавиш, блок 4 испытуемых машин, блок 5 имитации результатов вычислений, блок 6 опроса

ЭВМ, блок 7,сравнения, блок 8 сигнализации.

15 Одна часть выходов программного блока параллельно подключена к блоку усиления 2. выходы которого подключены к блоку 3 управления нажатием клавиш, элементы нажатия которого взаимодействуют с клавишами испытуемых ЭВМ блока 4. Другая часть выходов программного блока 1, служащая для формирования сигнала, разрешающего опрос ЭВМ. подключена к входу блока имитации результатов вычислений 5 и к блоку опроса 6. Входы блока сравнения 7 соединены с выходами блока имитации 5 и блока опроса 6, а выход блока сравнения 7 соединен с входом блока сигнализации неисправностей 8, выходы которого соединены с шинами питания блока 4 пспытуе30 мых ЭВМ.

454553

Работа устройства, заключается в следующем.

Сигналы с выходов программного блока 1 подаются на входы блока усиления 2, выходные сигналы которого в свою очередь действуют на электромагниты блока 3 управления нажатием клавиш, которые нажимают клавиши испытуемых ЭВМ блока 4, и испытуемые машины производят операцию, соответствующую нажатой клавише. Полученный результат поступает на схемы совпадения блока 6 опроса машин, но,не проходит на блок сравнения 7. При определенных сигналах программного блока 1 производится контроль правильности вычислений испытуемых машин, а именно: блок 1 подключается к блоку имитации результатов вычислений 5 и к блоку 6 опроса машин, формируя сигнал, разрешающий последнему опрос испытуемых машин, а блоку имитации результатов вычислений 5 — выдачу эталонного числа на блок сравнения 7. В случае совпадения результатов блока имитации результатов вычислений 5 и результата вычислений испытуемой ЭВМ, поступающего с блока 6 опроса машин, на выходе блока сравнения 7 сигнала нет. В случае несовпадения результатов на выходе блока сравнения 7 появляется сигнал, который, поступая на блок сигнализации неисправностей 8, отключает питание неисправной испытуемой ЭВМ и включает звуковую и световую сигнализацию устройства, указывающую, какая из испытуемых машин неисправна. При,этом устройство не останавливается и режим испытания остальных

ЭВМ не нарушается.

Использование предложенного устройства для испытания, клавишных электронно-вычислительных машин позволяет автоматизировать контроль их работоспособности в течение заданного времени непрерывной работы и дает возможность исключить визуальный контроль.

Предмет изобретения

Устройство для контроля клавишных электронно-вычислительных машин, содержащее

15 программный блок, блок усиления, блок управления нажатием клавиш, блок имитации, блок опроса, блок сравнения, блок сигнализации, отличающееся тем, что, с целью повышения быстродействия, первые выходы про20 граммного блока через последовательно включенные блок усиления и блок управления нажатием клавиш соединены со входами контролируемых ЭВМ, выходы которых подключены к первым входам блока опроса, выход которо25 го соединен с первым входом лока сравнения, выход которого подсоединен ко входу блока сигнализации, выходы которого соединены с соответствующей ЭВМ, а второй выход программного блока подключен ко второму входу

30 блока опроса и входу блока имитации, выход которого соединен со вторым входом блока сравнения.
