Электрический регулятор частоты электроагрегатов переменного тока

Электрический регулятор частоты электроагрегатов переменного тока

Иллюстрации

Показать все

Реферат

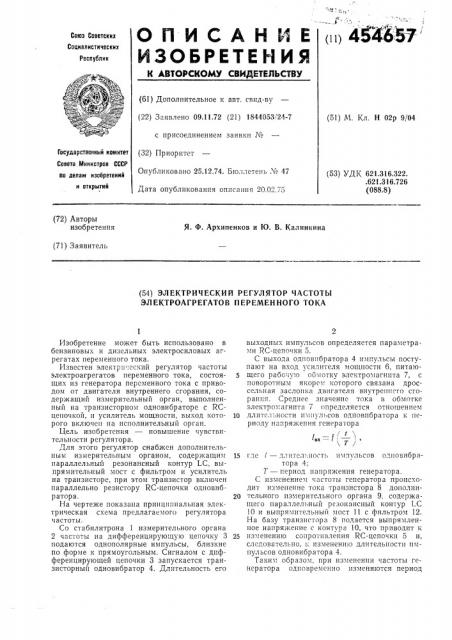

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.11.72 (21) 1844053/24-7 (51) М. Кл. Н 02р 9/04 с присоединением заявки №

Государственный комитет

Совета Мнннстрав СССР по делам изобретений и открытий (32) Приоритет

Опубликовано 25.12.74. Бюллетень ¹ 47

Дата опубликования описания 20.02.75 (53) УДК 621.316.322. .621.316,726 (088.8) (72) Авторы изобретения

Я. Ф. Архипенков и Ю. В. Калинкина (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ РЕГУЛЯТОР ЧАСТОТЫ

ЭЛЕКТРОАГРЕГАТОВ ПЕРЕМЕННОГО ТОКА выходных импульсов определяется параметрами RC-цепочки 5.

С выхода од»овибратора 4 импульсы поступают на вход усилителя мощности 6, питающего рабо у,о обмотку электромагнита 7, с поворотным якорем которого связана дроссельная заслонка двигателя внутреннего сгорания. Среднее значение тока в обмотке электромагнита 7 определяется отношением

1Q длительности импульсов одповибратора к периоду напряжения генератора (/ 1

,т!

15 где t — длител,-.ность импульсов одновибратора 4;

7 — период напряжения генератора.

С изменением частоты генератора происходит изменение тока транзистора 8 дополни20 тельного измерительного органа 9. содержащего параллельный резонансный контур 1 С

10 и выпрямительный мост 11 с фильтром 12.

На базу транзистора S подается выпрямленное напряжение с контура 10, что приводит и

25 изменению сопротивления RC-цепочки 5 и, следовательно, I; изменению длительности импульсов одновибратора 4.

Таким образом, при изменении частоты генератора одновременно изменяются период

Изобретение может быть использовано в бензиновых и дизельных электросиловых агрегатах переменного тока.

Известен электрический регулятор частоты электроагрегатов переменного тока, состоящих из генератора переменного тока с приводом от двигателя внутреннего сгорания, содержащий измерительный орган, выполненный на транзисторном одновибраторе с RCцепочкой, и усилитель мощности, выход которого включен на исполнительный орган.

Цель изобретения — повышение чувствительности регулятора.

Для этого регулятор снабжен дополнительным измерительным органом, содержащим параллельный резонансный контур 1 С, выпрямительный мост с фильтром и усилитель на транзисторе, при этом транзистор включен параллельно резистору RC-цепочки одновибратора.

На чертеже показана принципиальная электрическая схема предлагаемого регулятора частоты.

Со стабилитрона 1 измерительного органа

2 частоты на дифференцирующую цепочку 3 подаются однополярные импульсы, близкие по форме к прямоугольным. Сигналом с дпфференцирующей цепочки 3 запускается транзисторный одновибратор 4. Длительность его (») 464657

454657

Предмет изобретения

Составитель Я. Гоник

Редактор H. Козлова

Техред Г. Васильева

Корректор Н. Учакина

Заказ 278/3 Изд. Ме 263 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 напряжения генератора и длительность импульсов одновибратора, и как результат этого, степенная зависимость между током рабочей обмотки электромагнита и частотой генератора.

Электрический регулятор частоты электроагрегатов переменного тока, состоящих, например, из генератора переменного тока с приводом от двигателя внутреннего сгорания, содержащий измерительный орган, выполненный на транзисторном одновибраторе с RCцепочкой, и усилитель мощности, выход которого включен на исполнительный орган, о т5 личающийся тем, что, с целью повышения чувствительности, он снабжен дополнительным измерительным органом, содержащим параллельный резонансный контур LC, выпрямительный мост с фильтром и усили10 тель на транзисторе, при этом транзистор включен параллельно резистору RC-цепочки одновибратора.
