Устройство для преобразования напряжения в частоту
Иллюстрации
Реферат
(i t) 454688

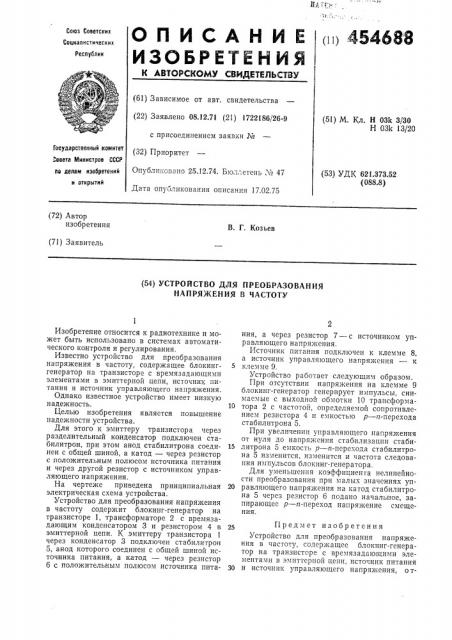

ОПИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сааз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.12.71 (21) 1722186/26-9 с присоединением заявки ¹ (32) Приоритет
Опублш;овано 25.12.74. Бюл;етень ¹ 47
Дата опуоликования описания 17.02.75 (51) M. Кл. H 03k 3/30
Н 031с 13/20
Государственный комитет
Совета Министров СССР (53) УДК 621.373.52 (088.8) по делам изобретений и открытий (72) Автор изобретения
В. Г. Козьев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ
НАПРЯЖЕНИЯ В ЧАСТОТУ
Изобретение относится к радиотехнике и может быть использовано в системах автоматического контроля и регулирования.
Известно устройство для преобразования напряжения в частоту, содержащее блокинггенератор на транзисторе с времязадающими элементами в эмиттерной цепи, источник питания и источник управляющего напряжения.
Однако известное устройство имеет низкую надежность.
Целью изобретения является повышение надежности устройства.
Для этого к эмиттеру транзистора через разделительный конденсатор подключен стабилитрон, при этом анод стабилитрона соединен с общей шиной, а катод — через резистор с положительным полюсом источника питания и через другой резистор с источником управляющего напряжения.
На чертеже приведена принципиальная электрическая схема устройства.
Устройство для преобразования напряжения в частоту содержит блокинг-генератор на транзисторе 1, трансформаторе 2 с времязадающим конденсатором 3 и резистором 4 в эмиттерной цепи. К эмиттеру транзистора 1 через конденсатор 3 подключен стабилитрон
5, анод которого соединен с общей шиной источника питания, а катод — через резистор
6 с положительным полюсом источника питания, а через резистор 7 — с источником управляющего напряжения.
Источник питания подключен к клемме 8, а источник управляющего напряжения — к
5 клемме 9.
Устройство работает следующим образом.
При отсутствии напряжения на клемме 9 блокинг-генератор генерирует импульсы, снимаемые с выходной обмотки 10 трансформа10 тора 2 с частотой, определяемой сопротивлением резистора 4 и емкостью р — тт-перехода стабилитрона 5.
При увеличении управляющего напряжения от нуля до напряжения стабилизации стаби15 литрона 5 емкость р — >z-перехода стабилитрона 5 изменится, изменится и частота следования импульсов блокинг-генератора.
Для уменьшения коэффициента нелинейности преобразования при малых значениях уп20 равляющего напряжения на катод стабилитрона 5 через резистор 6 подано начальное, запирающее р — и-переход напряжение смещения.
Предмет изобретения
Устройство для преобразования напряжения в частоту, содержащее блокинг-генератор на транзисторе с времязадающими элементами в эмиттерной цепи, источник питания
30 и источник управляющего напряжения, о т454688
+ Ек
<пр
Составитель Ю. Еркин
Редактор А. Зиньковский Техред Г. Васильева Корректор Н. Аук
Заказ 188)14 Изд. № 243 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, к эмиттеру транзистора через разделительный конденсатор подключен стабилитрон, при этом анод стабили 0!
) j
1 трона соединен с общей шиной, а катод — — через резистор с положительным полюсом источника питания и через другой резистор с источником управляющего напряжения.
