Композиция на основе полипропилена

Композиция на основе полипропилена

Иллюстрации

Показать все

Реферат

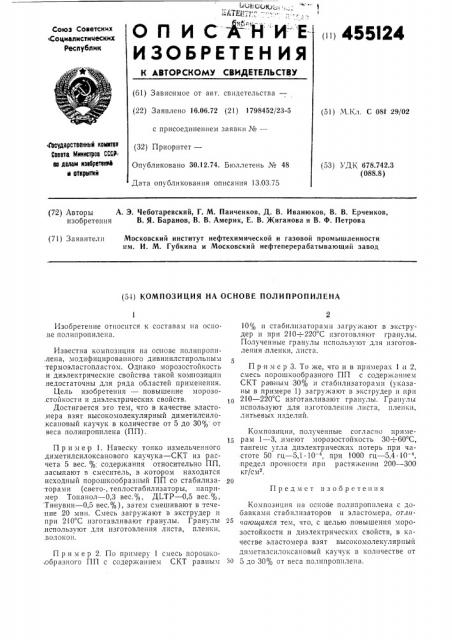

ОЛ ИС Н ИЕИЗОБРЕТЕН ИЯ

1iii 455!24

Союз Советских

4:оцналистическнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 16.06.72 (21) 1798452/23-5 (51) М.Кл. С 08f 29/02 с присоединением заявки №вЂ” йсударстввннв1й кемитве

Свввта Миннвтрсв СССР в делам изебретваФ ю ОтирвпиЙ (32) Приоритет—

OIIvoJIHKoBBHo 30.12.74. Б1оллетеиь № 48 (53) УДК 678.742.3 (088.8) Дата опубликования описания 13.03.75 (72) Авторы A. Э. Чеботаревский, Г. М. Панченков, Д. В. Иванюков, В. В. Ерченков, изобретения В. Я. Баранов, В. В. Америк, E. В. Жиганова и В. Ф. Петрова (71) Заявители Московский институт нефтехимической и газовой промышленности им. И. М. Губкина и Московский нефтеперерабатывающий завод (54) КОМПОЗИЦИЯ НА ОСНОВЕ ПОЛИПРОПИЛЕНА

Предмет изобретения

Изобретение относится к составам на осно.ве полипропилена.

Известна композиция на оонове полипропи,лена, модифицированного дивинилстирольным термоэластопластом. Однако морозостойкость и диэлектрические свойства такой комлозиции недостаточны для ряда областей применения.

Цель изобретения — повышение морозо.стойкости и диэлектрических свойств.

Достигается это тем, что в качестве эластомера взят высокомолекулярный диметилсилоксановый каучук в количестве от 5 до 30% от веса полипропилена (ПП) .

Пример 1. Навеску тонко измельченного диметилсилоксанового каучука вЂ С из расчета 5 вес. %; содержания относительно ПП, засыпают в смеснтель, в,котором находится исходный порошкообразный ПП со стабилиза- 20 торами (свето-, теплостабилизаторы, например Топанол — 0,3 вес.%, gLTP — 0,5 вес.%, Тинувин — 0,5 вес.%), затем смешивают в течение 20 мин. Смесь загружают в экструдер и при 210 С изготавливают гранулы. Гранулы 25 используют для изготовления листа, пленки, В О Л О К О 11.

Пример 2. По примеру 1 смесь порошко,образного ПП с содержа1шем СКТ равным

10% и стабилизаторами загружают в экструдер и при 210 —:220 С изготовляют гранулы.

Полученные гранулы используют для изготовления пленки, листа.

Пример 3. То же, что и в примерах l,и 2, смесь порошкообразного ПП с содержаш1ем

СКТ ра вным 30% и стабилизаторами (указаны в примере 1) загружают в экструдер и прп

210 — 220 С изготавливают гранулы. Гранулы используют для изготовления листа, пленки, литьевых изделий.

Композиции, полученные согласно примерам 1 — 3, .имеют морозостойкость 30 —:60 С, тангенс угла диэлектрических потерь при ча:стоте 50 гц — 5,1. 10 4, при 1000 гц — 5,4 10, предел прочности,при растяжеши1 200 — 300 кг/см2.

Композиция на основе полипропилена с добавками стабилизаторов и эластомера, отличаюи1аяся тем, что, с целью повышения морозостойкости и диэлектрических свойств, в качестве эластомера взят высокомолекулярный диметилcèë01 ñà11îâûé каучук в количестве от

5 до 30% от веса полипропилена.
