Композиция для клеев и стеклопластиков

Композиция для клеев и стеклопластиков

Иллюстрации

Показать все

Реферат

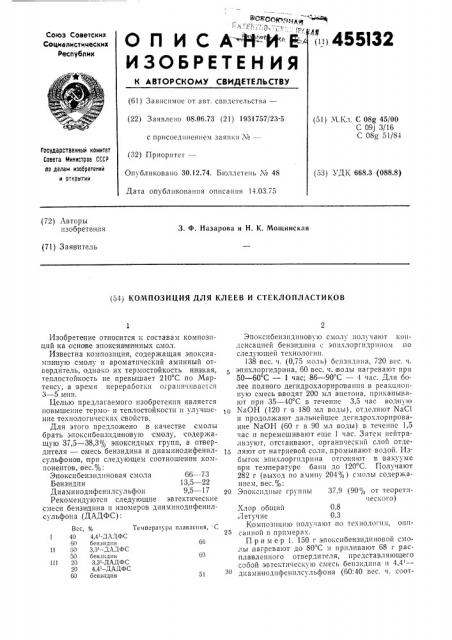

l@tFQ gg @ =. аа11

О П И С А-тт"-И 1

ИЗОБРЕТЕН ИЯ и 455132

Союз Советских

Социапистическик

Респубпик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 08.06.73 (21) 1931757/23-5 (51) М.Кл. С 08g 45/00

С 09j 3/16

С 08о 51/84 с присоединением заявки М—

Государственный комитет

Совета Министров СССР во делам изобретений и открытии (32) Приоритет—

Опубликовано 30.12.74. Бюллетень М 48 (53) УДК 668.3 (088 8) Дата опубликования описания 14.03.75 (72) Авторы изобретения

3. Ф. Назарова и Н. К. Мощинская (71) Заявитель (54) КОМПОЗИЦИЯ ДЛЯ КЛЕЕВ И СТЕКЛОПЛАСТИКОВ

37,9 (90 /о от теорети ческого) 51

Изобретение относится к составам композиций на оснсее эпо1осиаминных смол.

Известна композиция, содержащая эпоксиаминную смолу и ароматический à tIIHHbllt отвердитель, однако их термостойкость низкая, теплостойкость не превышает 210 C по Мартенсу, а время переработки ограничивается

3 — 5 мин.

Целью предлагаемого изобретения является повышение термо- и теплостойкости и улучшение технологических свойств.

Для этого предложено .в качестве смолы брать эпоксибензидиновую смолу, содержащую 37,5 — 38,3% эпоксидных групп, а отвердителя — смесь бензидина и диаминодифенилсульфонов, при следующем соотношении компонентов, вес.%:

Эпоксибензидиновая смола 66--73

Бенэидин 13,5 — 22

Диаминодифенплсульфон 9,5 — 17

Рекомендуются следующие эвтектические смеси бензидина и изомеров дииминодифенилсульфона (ДАДФС):

Bec, % Температура плавления, С

1 40 4 4 -ДАДФС

60 бензидин 66

11 50 3,3 -ДАДФС

50 бензидин 60

1 11 20 3,3 -ДАДФ С

20 4,4 -ДАДФС

60 бензидин

Эпоксибензидиновую смолу получают конденсацией бензидина с эпихлоргидрином llо следующей технологии.

138 вес. ч. (0,75 моль) бснзидина, 720 ьес. и. эпихлоргидрина, 60 вес. ч. воды нагревают при

50 — 60 С вЂ” 1 час; 86 — 90 С вЂ” 4 час. Для более полного дегидрохлорирования в реакционHyþ смесь вводят 200 мл ацетона, прикапывают при 35 — 40 С в течение 3,5 час водную

N2OH (120 г в 180 in воды), отделяют NaC1 и продолжают дальнейшее дегидрохлорирование NaOH (60 г в 90 in воды) в течение 1,5 час и перемешивают еще 1 «ас. Затем нейтрализуют, отстаивают, органический слой отде15 ляют от натриевой соли. промывают водой, Изоыток эпихлорп1дрина отгоняют и вакууме при температуре бани до 120 С. Получают

282 г (выход по амину 204%) смолы содержанием, вес.%:

20 Эпокспдные группы

Хлор общий 0,8

Летучие 0,3

Композицию получают по технологии, опи25 санной в примерах.

П р и it е р 1. 150 г эпоксибензидиновой смолы нагревают до 80 С и приливают 68 г расплавленного отвердителя, представляющего

1 собой эвтектическую смесь бензидина и 4,4— диаминод11фенилсульфона (60:40 вес. ч. соот
