Жидкостная форсунка

Жидкостная форсунка

Иллюстрации

Показать все

Реферат



Iii)455226

Сьтьз Сьзетских

СОцизлистиц6ских

Республик

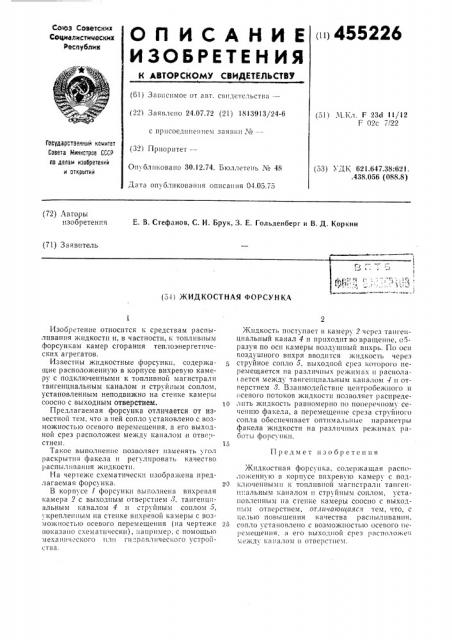

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. сви..гетсльства— (22) Заявлено 24.07.72 (21) 1813913/24-6 с 11 р и с о е д и и е и и с и 3 а 51 в к и . Й— (32) Приоритет—

Опубликовано 30.12.74. Бюллетень М 48 (51) Ч Кт F 23d 11!1з

Г 02с 7/22

Гасударственный комитет

Совета 1)(инистров СССР ао делам изобретений и открытий (53) УДК 621.647.38:621..438.056 (088.8) Дата опубликования описания 04.05.75 (72) Авторы изобретения

E. В. Стефанов, С. И. Брук, 3. E. Гольденберг и В. Д. Коркин (71) Заявитель (541 ЖИДКОСТНАЯ ФОРСУНКА

Предмет изобреTcíiiÿ

Изобретение относится к средствам распыливания жидкости и, в частности, к топливным форсункам камер сгорания теплоэнергетических агрегатов.

Известны жидкостные форсунки, содержагцие расположенную в корпусе вихревую камеру с подключенными к топливной магистрали тангенциальным каналом и струйным соплом, установленным неподвижно на стенке камеры соосно с выходным отверстием.

Предлагаемая форсунка отличается от известной тем, что в ней сопло установлено с возможностью осевого перемещения, à его выходной срез расположен между каналом и отве )стием.

Такое выполнение позволяет изменять угол раскрытия факела и регулировать качество распыливания жидкости.

На чертеже схематически изображена предлагаемая форсунка.

В корпусе 1 форсунки выполнена вихревая камера 2 с выходным отверстием .>, тангенциàльным каналом 4 и струйным соплом ), укрепленным на стенке вихревой камеры с возможностью осевого перемещения (на чертеже показано схематически), например, с помощьго механического I!ëll гидравлического устройcòI) à.

ЖидKocTb поступает в камеру 2 через таигеициальный канал 4 и приходит во вращение, образуя по оси камеры воздушный вихрь. По оси воздушного вихря вводится жидкость через струйное сопло 5, выходной срез которого перемегцается иа различных режимаi 11 расиола1ается между тангеш1иальным каналом 4 и отгерстием 3. Взаимодействие центробежного и осевого потоков жидкости позволяет распреде1О лить жидкость равномерно по поперечному сечению факела, а перемещение среза струнного сопла обеспечивает оптимальные параметры факела жидкости иа различшлх режимах работы ф01)с яки.

Жидкостная форсунка, содержащая расположенную в корпусе вихревую камеру с под2Г) ключеиными к топливной магистрали таигсипиальным каналом и струйным соплом, установленным иа стенке камеры соосно с выходным отверстием, от.:гичаюгггаяся тем, что, с целью повышения качества расиыливания.

2ь collëo установлено с возможностью осевого Ileремегцеиия, а его выходной срез расположе. между каналом 11 отверстllcì.

455226

Составитель Л. Матюшечиин

Редактор Е. Караулова Техред Г. Васильева Корректор Т. Добровольская

Заказ 644 Изд. № 2005 Ти ра м< 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-З5, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли
