Реферат

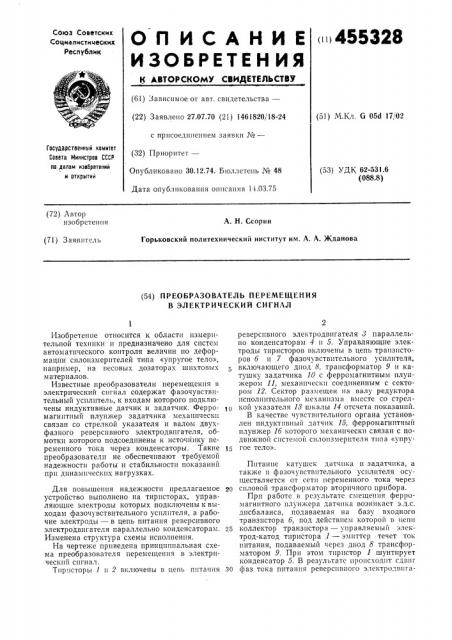

ОП ИСАНИЕ

ИЗОБРЕТЕ Н Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

455328 (61) Зависимое от авт. свидетельства— (22) Заявлено 27.07.70 (21) 1461820/18-24 (51) М.Кл. б 05d 17, 02 с присоединением заявки ¹â€”

Государственный комитет

Совета Министров СССР

Ао делам извбретений и открытий (32) Приоритет—

Опубликовано 30.12.74, Бюллетень № 48

Дата опубликования описания 14.03.75 (53) УДК 62-531.6 (088.8) (72) Автор изобретения

А. Н. Ссорин

Горьковский политехнический институт им. А. А. )Кданова (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЩЕНИЯ

В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ

Изобретение относится к области измерительной техники и предназначено для систем автоматического контроля величин по деформации силоизмерителей типа «упругое тело», например, на весовых дозаторах шихтовых материалов.

Известные преобразователи перемещения в электрический сигнал содержат фазочувствительный усилитель, к входам которого подключены индуктивные датчик и задатчик. Ферромагнитный плунжер задатчика механически связан со стрелкой указателя и валом двухфазного реверсивного электродвигателя, обмотки которого подсоединены к источнику переменного тока через конденсаторы. Такие преобразователи не обеспечивают требуемой надежности работы и стабильности показаний при динамических нагрузках.

Для повышения надежности предлагаемое устройство выполнено на тиристорах, управляющие электроды которых подключены к выходам фазочувствительного усилителя, а рабочие электроды — в цепь питания реверсивного электродвигателя параллельно конденсаторам.

Изменена структура схемы исполнения.

На чертеже приведена принципиальная схема преобразователя перемещения в электрический сигнал.

Тиристоры 1 и 2 включены в цепь питания реверсивного электродвигателя 8 параллельно конденсаторам 4 и 5. Управляющие электроды тиристоров включены в цепь транзисторов б и 7 фазочувствительного усилителя, включающего диод 8, трансформатор 9 и катушку задатчика 10 с ферромагнитным плуижером 11, механически соединенным с сектором 12. Сектор размещен иа валу редуктора исполнительного механизма вместе со стрелкой указателя 18 шкалы 14 отсчета показаний.

В качестве чувствительного органа установлен индуктивныи датчик 15, ферромагнитньш плунжер 1б которого механически связан с подвижной системой силоизмерителя типа «упру15 гое тело».

Питание катушек датчика и задатчика, а также и фазочувствительного усилителя осуществляется от сети переменного тока через ро силовой трансформатор вторичного прибора.

При работе в результатс смещения ферромагнитного плунжера датчика возникает э.д.с. дисбаланса, подаваемая на базу входного транзистора б, под действием которой в цепи

25 коллектор транзистора — управляемый электрод-катод тиристора 1 — эмиттер течет ток питания, подаваемый через диод 8 трансформатором 9. При этом тиристор 1 шунтирует конденсатор 5. В результате происходит сдвиг

30 фаз тока питания реверсивного электродвига455328

Предмет изобретения

Составитель А. Ссорин

Техред Г. Васильева

Редактор И. Грузова

Корректор Н, Учакинв

Заказ 125 Изд. Л 1968 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли теля, под действием которого возникает вращающее магнитное поле, Ротор электродвигателя начинает поворачивать сектор и перемещать ферромагнитный плунжер задатчика.

Одновременно с перемещением плунжера уравновешивающей системы перемещается стрелка указателя И и других систем исполнительного механизма.

Прп перемещении плунжера датчика в обратном направлении происходят переключение тпристоров и сдвиг фаз тока питания, обеспечивающие поворот ротора электродвигателя в противоположном направлении.

По достижении равенства э.д.с. датчика и задатчика оба тирпстора отключаются и ротор электродвигателя останавливается. Стрелки указателя устанавливаются на заданном делении шкалы.

Прп снятии нагрузки вся система возвращается в исходное положение.

5 Преобразователь перемещения в электрический сигнал, содержащий фазочувствительный усилитель, к входам которого подключены индуктивный датчик и индуктивный задатчик, ферромагнитный плупжер которого механпче10 ски связан со стрелкой указателя и валом двухфазного реверсивного двигателя, обмотки которого подключены к источнику переменного тока через конденсаторы, отличающийся тем, что, с целью повышения надежности ра15 боты преобразователя, napaëëåëbnî конденсаторам включены тиристоры, управляющие электроды которых подкл1очены к выходам фазочувствительного усилителя.
