Реферат

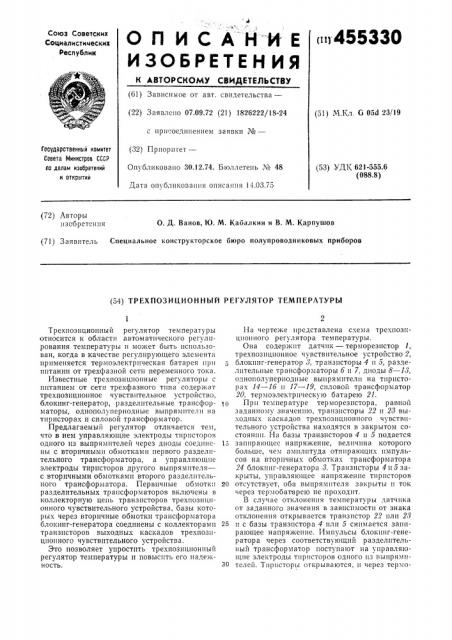

ОП ИСАЙКЕ

ИЗОБРЕТЕНИЯ т455330

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 07.09.72 (21) 1826222/18-24 (51) М.Кл. С 05d 23/19 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (32) Приоритет—

Опубликовано 30,12.74. Бюллетень ¹ 48

Дата опубликования описания 14.03.75 (53) У Т1 621-555 6 (088,8) (72) Авторы изобретения

О. Д. Ванов, Ю. М. Кабалкин и В. М. Карпушов (71) Заявитель Специальное конструкторское бюро полупроводниковых приборов (54) ТРЕХПОЗИЦИОННЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ

Трехпозициониый регулятор температуры относится к области автоматического регулирования температуры и может быть использован, когда в качестве регулирующего элемента применяется термоэлектрическая батарея ири питании от трехфазной сети переменного тока.

Известные трехпозициоиные регуляторы с питанием от сети трехфазного типа содержат трехпозиционное чувствительное устройство, блокинг-генератор, разделительные трансформаторы, однополупериодные выпрямители на тиристорах и силовой трансформатор.

Предлагаемый регулятор отличается тем, что в нем управляющие электроды тиристоров одного из выпрямителей через диоды соединены с вторичными обмотками первого разделительного трансформатора, а управляющие электроды тиристоров другого выпрямителя— с вторичными обмотками второго разделительного трансформатора. Первичные обмотки разделительных трансформаторов включены в коллекторную цепь транзисторов трехпозииионного чувствительного устройства, базы которых через вторичные обмотки трансформатора блокинг-генератора соединены с коллекторами транзисторов выходных каскадов трехпозиционного чувствительного устройства.

Это позволяет упростить трехпозиционный регулятор температуры и повысить его надежность.

На чертеже представлена схема трехпозициониого регулятора температуры.

Она содержит датчик — терморезистор I, трехпозиционное чувствительное устройство 2, олокииг-генератор д, транзисторы 4 и 5, разделительные трансформаторы б и 7, диоды 8 — И, однополупериодные выпрямители на тиристорах 14 — 1б и 17 — 19, силовой трансформатор

20, термоэлектрическую батарею 21.

При температуре терморезистора, равной заданному значеншо, транзисторы 22 и 28 выходных каскадов трехпозициониого чувствительного устройства находятся в закрытом состоянии. 1-1а базы транзисторов 4 и 5 подается

15 запирающее напряжение, величина которого больше, чем амплитуда отпирающих импульсов на вторичных обмотках трансформатора

24 блокинг-генератора 8. Транзисторы 4и5закрыты, управляющее напряжение тиристоров

20 отсутствует, оба выпрямителя закрыты и ток через термобатарею не проходит.

В случае отклонения температуры датчика от заданного значения в зависимости от знака отклонения открывается транзистор 22 или 28

25» с базы транзистора 4 или 5 снимается запирающее напряжение. Импульсы блокииг-генератора через соответствующий разделительный трансформатор поступают на управляющие электроды тиристоров одного из выпрямиЗО телей. Тиристоры открываются, и через термо455330

Состави ель А. Моторин

Тскрсд Г. Васильева

Редактор И. Грузова

Корректор Н. Аук

Заказ 125 Изд. X. 1968 Тирагк 750 Подпис о .

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли электрическую батарею проходит ток.

При отклонении температуры датчика от заданного значения в другую сторону импульсы блокинг-генератора подаются на управляющие электроды тиристоров другого выпрямителя, и ток в термоэлектрической батарее меняет направление.

Предмет изобретения

Трехпоз1щпопный регулятор температуры, содержащий последовательно соединенные трехпозпцпонное чувствительное устройство, блокинг-генератор, разделительные трансформаторы, однополупериодные выпрямители на тиристорах и силовой трехфазный трансформатор, отличающийся тем, что, с целью упрощения и повыше1гия надежности работы устройства, управляющие электроды тиристоров одного из выпрямителей через диоды соединены с вторичными обмотками первого раздели5 тельного трансформатора, а управляющие электроды тиристоров другого выпрямителя— с вторичными обмотками второго разделительного трансформатора, причем первичные обмотки разделительных трансформаторов включены в коллекторную цепь транзисторов трех-. позиционного чувствительного устройства, базы которых через вторичные обмотки трансформатора блокинг-генератора соединены с коллекторами транзисторов выходных каска15 дов трехпозиционного чувствительного устройства.
