(!!! 4554I0

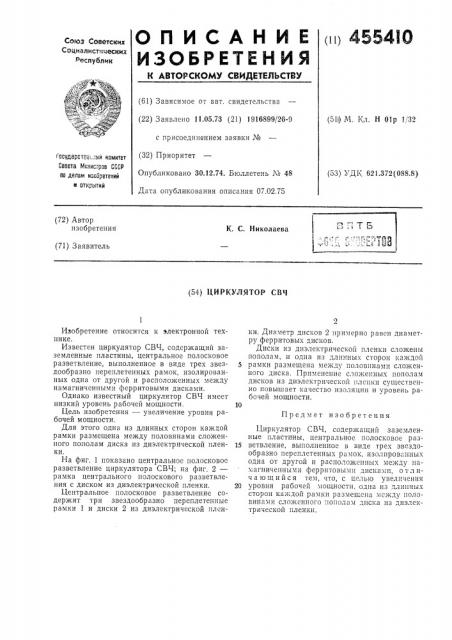

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик фГ+ Ь (61) Зависимое от авт. свидетельства (22) Заявлено 11.05.73 (21) 1916899/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 30.12.74. Бюллетень № 48

Дата опубликования описания 07.02.75 (51() М, Кл. Н Оlр 1,!32

Гасударстве;:сый камитет

Саеета М!!иистрае СССР!!о делам иааоретеиий и аткрытий (53) УДК 621.372(088.8) (72) Автор изобретения

К. С. Николаева (71) Заявитель (54) ЦИРКУДЯТОР СВЧ

Изобретение относится к электронной технике.

Известен циркулятор СВЧ, содержащий заземленные пластины, центральное полосковое разветвление, выполненное в виде трех звездообразно переплетенных рамок, изолированных одна от другой и расположенных з!ежду намагниченными ферритовыми дисками.

Однако известный циркулятор СВЧ имеет низкий уровень рабочей мощности.

Цель изобретения — увеличение уровня рабочей мощности.

Для этого одна из длинных сторон каждой рамки размещена между половинами сложенного пополам диска из диэлектрической пленки.

На фиг. 1 показано центральное полосковое разветвление циркулятора СВЧ; на фиг. 2— рамка центрального полоскового разветвления с диском из диэлектрической пленки.

Центральное полосковое разветвление содержит три звездообразно переплетенные рамки 1 и диски 2 из диэлектрической пленки. Диаметр дисков 2 примерно равен диаметру ферритовых дисков.

Диски из диэлектрической пленки сложены пополам, и одна из длинны.: сторон каждой

5 рамки размещена между половинами сложенного диска. Применение сложенных пополам дисков из диэлектрической пленки сушественно повышает качество изоляции и уровень рабочей мощности.

Предмет изобретения

Циркулятор СВЧ, содержащий заземленные пластины, центральное полосковое раз15 ветвление, выполненное в виде трех звездообразно переплетенных рамок, изолиров,".нных одна от другой и расположенных между намагниченными ферритовыми дискамп, отл ич а ю шийся тем, что, с целью увеличения

20 уровня рабочей мощности, одна из длинных сторон каждой рамки размещена между полоВинах!и сложенного пополза! диска пз диэлектрической пленки.
