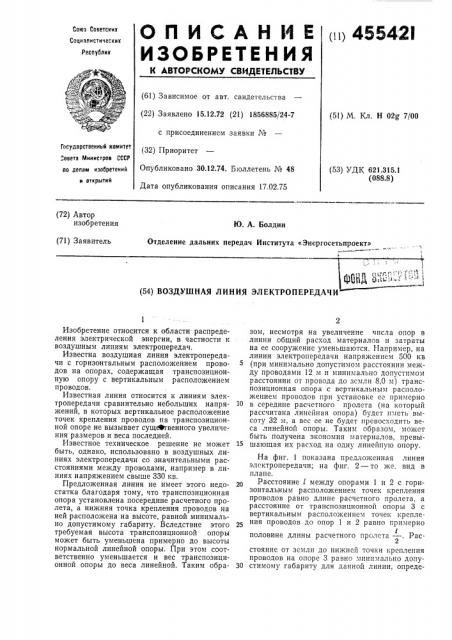

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (п) 45542I

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.12.72 (21) 1856885/24-7 с присоединением заявки ¹ (32) Приоритет

Опубликовано 30.12.74. Бюллетень № 48

Дата опубликования описания 17.02.75 (51) М. Кл. Н 02 7/00

ГосударственныМ комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621,315.1 (088.8) (72) Автор изобретения

Ю. А. Болдин

Отделение дальних передач Института «Энергосетьпроект» (71) Заявитель (54) ВОЗДУШНАЯ ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ

Изобретение относится к области-распределения электрической энергии, в частности к воздушным линиям электропередач.

Известна воздушная линия электропередачи с горизонтальным расположением проводов на опорах, содержащая транспозиционную опору с вертикальным расположением проводов.

Известная линия относится к линиям электропередачи сравнительно небольших напряжений, в которых вертикальное расположение точек крепления проводов на транспозиционной опоре не вызывает существенного увеличения размеров и веса последней.

Известное техническое решение не может быть, однако, использовано в воздушных линиях электропередачи со значительными расстояниями между проводами, например в линиях напряжением свыше 330 кв.

Предложенная линия не имеет этого недостатка благодаря тому, что транспозиционная опора установлена посередине расчетного пролета, а нижняя точка крепления проводов на ней расположена на высоте, равной минимально допустимому габариту. Вследствие этого требуемая высота транспозиционной опоры может быть уменьшена примерно до высоты нормальной линейной опоры. При этом соответственно уменьшается и вес транспозиционной опоры до веса линейной. Таким образом, несмотря на увеличение числа опор в линии общий расход материалов и затраты на ее сооружение уменьшаются. Например, на линии электропередачи напряжением 500 кв (при минимально допустимом расстоянии между проводами 12 м и минимально допустимом расстоянии от провода до земли 8,0 м) транспозиционная опора с вертикальным расположением проводов при установке ее примерно

10 в середине расчетного пролета (на который рассчитана линейная опора) будет иметь высоту 32 м, а вес ее не будет превосходить веса линейной опоры. Таким образом, может быть получена экономия материалов, превы15 шающая их расход на одну линейную опору.

На фиг. 1 показана предложенная линия электропередачи; на фиг. 2 — то же. вид в плане.

Расстояние I между опорами 1 и 2 с горизонтальным расположением точек крепления проводов равно длине расчетного пролета, а расстояние от транспозиционной опоры 3 с вертикальным расположением точек крепления проводов до опор 1 и 2 равно примерно

l половине длины расчетного пролета —. Pac2 стояние от земли до нижней точки крепления проводов на опоре 3 равно минимально допу30 стимому габариту для данной линии. опреде455421

>>в 2

Составитель Л. Январева

Техред Г. Васильева

Корректор В. Брыксина

Редактор В. Левятов

Заказ 245/8 Изд. № 1986 Тираж 722 Подписнос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ляемому номинальным напряжением этой линии.

Аналогичным образом может быть выполнена транспозиция и на воздушных линиях электропередачи с треугольным расположением проводов.

Изобретение позволяет уменьшить расход материалов при сооружении воздушных линий электропередачи при повышении их эксплуатационной надежности.

Предме1 изобретения

Воздушная линия электропередачи преимущественно с горизонтальным расположением проводов на опорах, содержащая транспозиционную опору с вертикальным расположением проводов, отличающаяся тем, что, с целью повышения надежности и экономичности линии электропередачи, транспозиционная опора установлена посередине расчетного пролета, а нижняя точка крепления проводов на ней расположена на высоте, равной минимально допустимому габариту.
