Устройство управления переключающим транзистором
Иллюстрации
Реферат

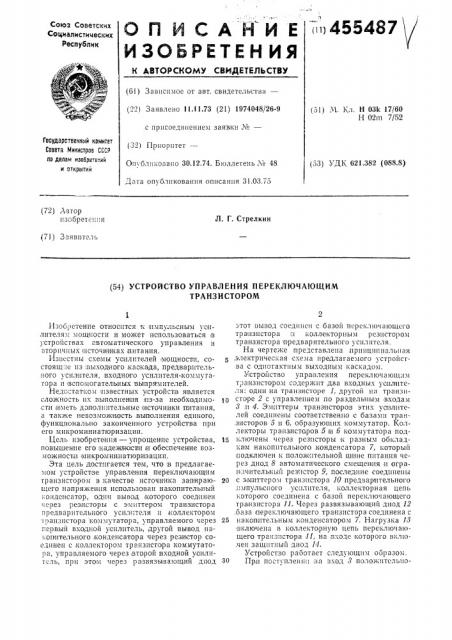

О П И С А н и я 455487 И ЗОБ РЕТЕ Н ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 11 11.73 (21) 1974048/26-9 (51) Ч. Кл. Н 03k 17/60
Н 02m 7/52 с присоединением заявки ¹â€”
Государственный комитет
Совета Министров СССР па делам изабретений и открытий (32) Приоритет—
Опубликовано 30.12.74. Бюллетень № 48 (53) УДК 621,382 (088.8) Дата опубликования описания 31.03.75 (72) Автор
Л. Г. Стрелкин изобретения (?1) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ ПЕРЕКЛЮЧАЮЩИМ
ТРАНЗИСТОРОМ
Изобретение относится к аемпульсным усилителям мощности и может использоваться в устройствах автоматического управления и вторичных источниках питания.
Известны схемы усилителей мощности, состоящ:!е из выход ного каскада, предварительного усилителя, входного усилителя-;коммутатора и iBñïñìîràTåëüíûx выпрямителей.
Недсстатком а|звестных устройств является сложность их выполнения е|з-за необхо димости иметь дополнительные лесточники питания, а также невозможность, выполнения единого, функционально законченного устройства при его микроминиатюризации.
Цель изобретения — упрощение устройства, повышение его надежноспи и обеспечение возможности микроминнатюризации.
Эта цель достигается тем, что в предлагаемом устройстве управления переключающим транзистором в качестве источника запирающего напряжения использован накопительный конденсатор, один вывод которого соединен ч ерез резп стор ы с э м иттером тр анзистор а предварительного усилителя п еколлектором
l ранзистора коммутатора, управляемого через первый входной усилитель, другой вывод накопительного конденсатора через резистор соединен с коллектором транзгестора коммутатора, управляемого через второй входной усилитель, при этом через развязыва.ощий диод этот вывод соединен с базой переключающего транзистора и коллекторным резистором транзистора предварительного усилителя.
На чертеже,представлена,принципиальная ,электрическая схема предлагаемого устройсгва с одиотактным выходным каскадом.
У стройство управления переключающим транзистором содержит два входных усилителя: один на транзисторе 1, другой на транзисторе 2 с управлением по раздельным входам
8;и 4. Эмлттеры транзисторов этих усилителей соединены соответственно с базами транзисторов 5 и 6, образующих коммутатор. Коллекторы транзпстсров 5 IH 6 коммутатора подключены через рсзпсторы к разным обкладка м накопительного .конденсатора 7, который подключен к IToëoællòåëüíoé шине питания через диод 8 автоматического смещсн ия и огранпч|ительньш резистор 9, последние соединены
20 с эмиттером транзистора 10 предварительного им пул ьсн orо ус, ьт и тел я, коллекторна я цеп ь которого соединена с базой переключающего транзистора П. Через развязывающий диод 12 ,база переключающего транзистора соединена с
25 накoпптельным конденсатором 7. Harpl зка 1с3 включена в коллекторную цепь переключающего транзистора .11, íà,входе которого вклю,чен защитный диод И.
Устройство раоотает следующим ооразом.
30 При поступлении на вход 8 положитсльио455487
77
Составитель В. Брагин
Техред Т. Курилко
Редактор М. Бычкова
Корректор О. Тюрина
Заказ )27
Изд. № 1966 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская иаб., д. 4/5
Gбл, тип. Костромского уllpBBëå!!èÿ издательств. полиграфии It книжной торговли. го входного импульса, и на вход 4 нулевого уровня входного напря>кения открывается трапа!истор 1 входного ус илнтеля и соответственно открываются транз!истор 5 коммутатора ги транзистор 10 прсдварзгтелыгого импульсного усилител11.
При этом через диод 8, резистор 9 верхняя оокладка конде!ьсатора 7 заряжается положительно, а нз!жняя — отргщатслы1о черсз коллскторную цепь транзистора 5.
Переключающий транзистор 11 открыт смсщением через транзистор 10, и на со;1ротивлеп11и1 нагрузки 18 появляется напряжен в!с.
Когда на вход о подается нулевой уровень напряжения, à tta вход 4 — положительный импульс, транзисторы 1, 5, 10, 11 закрываются, а,вместе с транзистором 2 другого входного ус илителя открывается транзистор 6, через коллеKTopttу10 пспь которого пр икладывастся положительный потснциа I пакогтителыгого конденсатора 7 к эмситтеру переключающего транзсастора 11, а отрицательны!1 потенциал через развязывающий диод 12 прикладывается к базе транзистора 11. Этим обеспечивается активное запира!1ие переключающего транзгнстора, минимальные коммутационные потер! t.
Диод 14 ограничивает запирающее напряжение на переходе эмиттер — база транзистора 11.
Прсдлагасмая схема может применяться в импульсных стабилизаторах напряженьпя с широтно-1иеипульсным регул1ированием для управления регулирующим траязисторох1, а так «е в силовых переключающих устройствах, 1 где требуется с!инхрон!изация импульсов в нагр узке кяенм 1- I too пр авл я!Оlц1П ми импульсами.
Предмет изобретения
1О
Устройство управления переключающим транзистором, содержащее:входные yo:.Iëÿòårr:t, предварительный у илитсль, вспомогательньш источи!:1к зап;1рающего напря>кения, 15 коммутатор на транзисторах, переключающсии транзистор, orëtt÷àloøååñ. ã тем. что, с целью упрощения устройства и повышения
cto падеж ности, в качестве !вспомогательного источника запирающего .напгэяже11ия испОль2р зован накопителыгыш конденсатор, од!ш вывод которого соедгинсн через резисторы с эмиттером транзистора предварительного усилителя с коллектором транзистора коммутатора, управляемого через первый в: одной усили25 тель, другой вывод накопительного конденсатора через резистор соединен с коллектором транзистора коммутатора, управляемого через второй входной усилитель, при этом через развязывающий диод этот вывод соединен
Зо с базой переключающего транзистора и коллскторным резистором транзтистора предварительного усилителя.
