Сплав на основе титана

Сплав на основе титана

Иллюстрации

Показать все

Реферат

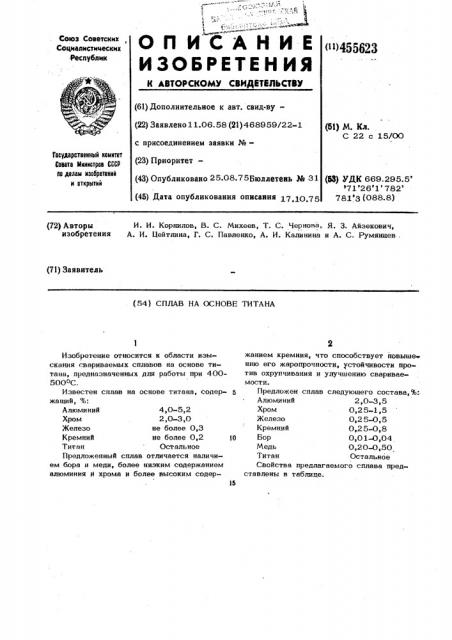

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских, Социалистииеских

Республик (")45562З

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 1 1.06. 58 (21) 4689 59/22-1 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано 25.08.75Бюллетень № 31 (45) Дата опубликования описания 17 1О 75 (51) М. Кл.

С 22 с 15/ОО

Гооударствеииый комитет

Совета Миииотров СССР оо делам изобретений и открытий (бЗ) УДК 669.295.5 е71 26 1 782

781 3 (088.8) (72) Авторы И. И. Корнилов, В. С. Михеев, Т. С. Чернова Я. 3. Айзекович, изобретения А. И. Цейтлина, Г. С. Павленко, А. И. Калинина и А. С. Румянцев (71) Заявитель (54) СПЛАВ НА ОСНОВЕ ТИТАНА

Изобретение относится к области изыскания свариваемых сплавов на основе титана, предназначенных для работы при 400500 оС.

Известен сплав на основе титана, содержащий, %:

Алюминий 4,0-5,2

Хром 2,0-3,0

Железо не более 0,3

Кремний не более 0,2 10

Тите) н Остальное

Предложенный сплав отличается наличием бора и меди, более низким содержанием алюминия и хрома и более высоким содер15 жанием кремния, что способствует повыше» нию его жаропрочности, устойчивости против охрупчивания и улучшению свариваемости.

Предложен сплав следующего состава,%:

Алюминий 2,0-3,5

Хром 0,2 5-1,5

Железо 0,2 5-0,5

Кремний 0,25-0,8

Бор 0,0 1-0,04

Медь 0,20-0,50

Титан Остальное

Свойства предлагаемого сплава представлены в таблице.

455623 о

Температура испытания, С

Свойства

Предел прочности, кгс/мм

59,0 37,3

80-90 74

60,3

Предел текучести, кгс/мм

70»85

1 5-20

30-50

Относительное удлинение, %

15,2

16,2

16,0 42,8

Относительное сужение, %

Ударная вязкость, кгсм/см

Модуль упругости, кгсlмм

65,5

57: 73

7-9

11900 10840 9900 9240

Удельный вес

4,50

Удельное электросопротивление, ом ° MM2/м 1,30

Твердость по Бринеллю, кгс/мм 250-300

Предел длительной прочности при выдержке 100 час,кгсlмм .

Угол загиба сварного соединения сплава равен 82,90о.

Сплав на основе титана, включающий алюминий, хром, железо, кремний, о т л ичающийся тем,что,сцельюповышения жаропрочности; устойчивости против

Составитель А.Шевелева

Техред ц Ханеева Корректор Т.Добровольская редактор E*Дайг

Заказ (Я Изд. М 9 Ц Тираж 740 Подписное

Ц!!ИИ!!!! Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, !3035, Раушская наб., 4

П редприятие «Патент», Москва, Г-59, Бережковская наб. 24 °

Предмет изобретения

20 200 400 500 600 охрупчиваиия и улучшения свариваемости, он дополнительно содержит бор и медь при следующем соотношении компонентов, %:

30 Алюминий

2,0-3,5

Хром 0,25-1,5

Железо 0,25-0,5

Кремний 0,2 5-0,8

Бор 0,0 1«0,04

35 Медь 0,20-0, 50

Титан Остальное
