Способ приготовления катализатора для реакций алкилирования или этерификации фенолов, или полимеризации непредельных углеводородов

Способ приготовления катализатора для реакций алкилирования или этерификации фенолов, или полимеризации непредельных углеводородов

Иллюстрации

Показать все

Реферат

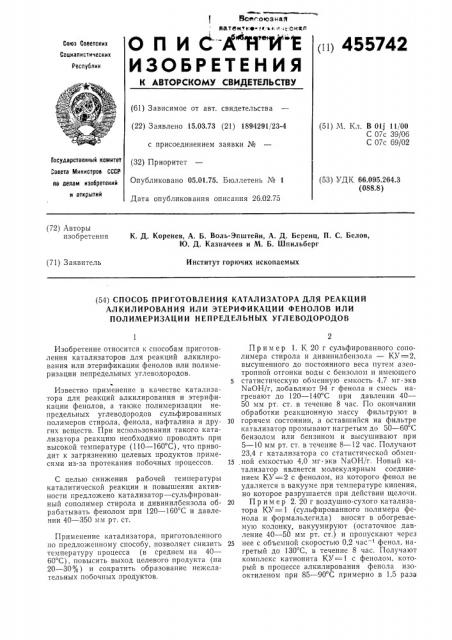

Все о ознал йатентке- < ii. с.ск.атт

О П И CA"Я"И 1

ИЗОБРЕТЕНИЯ п 455742

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 15.03,73 (21) 1894291/23-4 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень № 1

Дата опубликования описания 26.02.75 (51) М. Кл. В 011 11/00

С 07с 39 06

С 07с 69/02

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 66.095.264.3 (088.8) (72) Авторы изобретения

К. Д. Коренев, А. Б. Воль-Эпштейн, А. Д. Беренц, П. С. Белов, Ю. Д. Казначеев и М. Б. Шпильберг (71) Заявитель

Институт горючих ископаемых (54) СПОСОБ ПРИГОТОВЛЕНИЯ КАТАЛИЗАТОРА ДЛЯ РЕАКЦИЙ

АЛКИЛИРОВАНИЯ ИЛИ ЭТЕРИФИКАЦИИ ФЕНОЛОВ ИЛИ

ПОЛИМЕРИЗАЦИИ НЕПРЕДЕЛЬНЫХ УГЛЕВОДОРОДОВ

Изобретение относится к способам приготовления катализаторов для реакций алкилирования или этерификации фенолов или полимеризации непредельных углеводородов. ъ

Известно применение в качестве катализатора для реакций алкилирования и этерификации фенолов, а также полимеризации непредельных углеводородов сульфированных полимеров стирола, фенола, нафталина и других веществ. При использовании такого катализатора реакцию необходимо проводить при высокой температуре (110 — 160 С), что приводит к загрязнению целевых продуктов примесями из-за протекания побочных процессов.

С целью снижения рабочей температуры каталитической реакции и повышения активности предложено катализатор †сульфированный сополимер стирола и дивинилбензола обрабатывать фенолом при 120 †1 С и давлении 40 — 350 мм рт, ст.

Применение катализатора, приготовленного

»о предложенному способу, позволяет снизить температуру процесса (в среднем на 40—

60 С), повысить выход целевого продукта (на

20 — 30% ) и сократить образование нежелательных побочных продуктов.

Пример 1. К 20 г сульфированного сополимера стирола и дивинилбензола — КУ=2, высушенного до постоянного веса путем азеотропной отгонки воды с бензолом и имеющего

5 статистическую обменную емкость 4,7 мг экв

1чаОН/г, добавляют 94 r фенола и смесь нагревают до 120 †1 С при давлении 40—

50 мм рт. ст. в течение 8 час. По окончании обработки реакционную массу фильтруют в

10 горячем состоянии, а оставшийся на фильтре катализатор промывают нагретым до 50 — 60 С бензолом или бензином и высушивают при

5 — 10 мм рт. ст. в течение 8 — 12 час. Получают

23,4 г катализатора со статистической обмен15 ной емкостью 4,0»r экв NaOH/ã. Новый катализатор является молекулярным соединением КУ=2 с фенолом, из которого фенол не удаляется в вакууме при температуре кипения, но которое разрушается при действии щелочи.

20 Пример 2. 20 г воздушно-сухого катализатора КУ= 1 (сульфированного полимера фенола и формальдегида) вносят в обогреваемую колонку, вакуумируют (остаточное давление 40 — 50 мм рт. ст.) и пропускают через

25 нее с объемной скоростью 0,2 час фенол. нагретый до 130 С, в течение 8 час. Получают комплекс катионита КУ=1 с фенолом, который в процессе алкилирования фенола изооктиленом при 85 — 90 С примерно в 1,5 раза

" 455742

Предмет изобретения

Составитель О. Ефимов

Редактор 3. Горбунова Техред А, Камышникова Корректор Н. Аук

Заказ 322/15 Изд. № 288 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 более активен, чем стандартный катионит

КУ=1 при 110 — 115 С.

Пример 3. 25 г воздушно-сухого катионита КУ=2 обрабатывают в колонне потоком фенола по примеру 2 при 150 — 155 С и остаточном давлении 300 мм рт. ст. в течение

10 час. В результате получают комплекс катионита КУ=2 с фенолом, проявляющий более сильное (в 1,5 — 2 раза) каталипическое действие в реакциях алкилирования и этерифи кации фенолов, а также полимеризации непредельных углеводородов.

Способ приготовления катализатора для реакций алкилирования или этерификации фе5 иолов или полимеризации непредельных углеводородов на основе сульфированного сополимера стирола и дивинилбензола, о т л и ч а ющи и ся тем, что, с целью повышения каталитической активности, катализатор обрабатыlo вают фенолом при 120 — 160 С и давлении

40 — 350 мм рт. ст.
