Устройство для отделения листа от стопы
Иллюстрации
Реферат

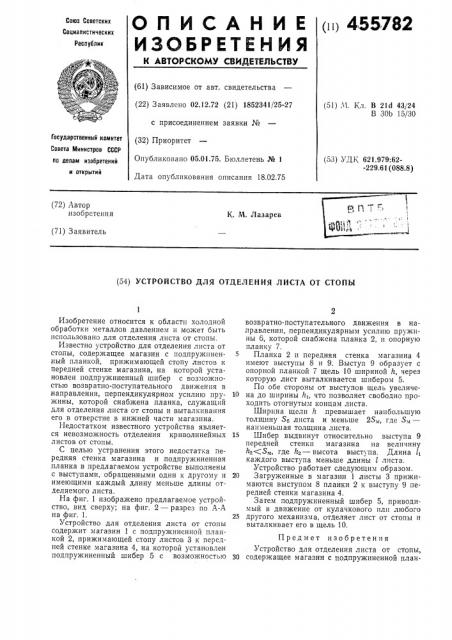

(п 455782
ОЛ ИСАН И Е
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 02.12.72 (21) 1852341/25-27 с присоединением заявки № (32) Приоритет
Опубликовано 05.01.75. Бюллетень № 1
Дата опубликования описания 18.02.75 (51) Л1. Кл. В 21с1 43/24
В 30b 15/30
Государственный комитет
Совета Министров СССР (53) УДК 621.979:62-229.61 (088,8) по делам изобретений и открытий (72) Автор изобретения
К. 1й. Лазарев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТА ОТ СТОПЫ
Изобретение относится к области холодной обработки металлов давлением и может быть использовано для отделения листа от стопы.
Известно устройство для отделения листа от стопы, содержащее магазин с подпружиненный планкой, прижимающей стопу листов к передней стенке магазина, на которой установлен подпружиненный шибер с возможностью возвратно-поступательного движения в направлении, перпендикулярном усилию пружины, которой снабжена планка, служащий для отделения листа от стопы и выталкивания его в отверстие в нижней части магазина.
Недостатком известного устройства является невозможность отделения криволинейных листов от стопы.
С целью устранения этого недостатка передняя стенка магазина и,подпружиненная планка в предлагаемом устройстве выполнены с выступами, обращенными один к другому и имеющими каждый длину меньше длины отделяемого листа.
На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 — разрез по А-А на фиг. 1.
Устройство,для отделения листа от стопы содержит магазин 1 с подпружиненной планкой 2, прижимающей стопу листов 3 к передней стенке магазина 4, на которой установлен подпружиненный шибер 5 с возможностью возвратно-поступательного движения в направлении, перпендикулярным усилию пружины б, которой снабжена планка 2, и опорную планку 7.
Планка 2 и передняя стенка магазина 4 имеют выступы 8 и 9. Выступ 9 образует с опорной планкой 7 щель 10 шириной h, через которую лист выталкивается шибером 5.
По обе стороны от выступов щель увеличе10 на до ширины h>, что позволяет свободно проходить отогнутым концам листа.
Ширина щели h превышает наибольшую толщину 5о листа и меньше 2S.„, где S„— наименьшая толщина листа.
15 Шибер выдвинут относительно выступа 9 передней стенки магазина на величину
h (SM, где h> — высота выступа. Длина 1 каждого выступа меньше длины t листа.
Устройство работает следующим образом.
20 Загруженные в магазин 1 листы 3 прижимаются выступом 8 планки 2 к выступу 9 передней стенки магазина 4.
Затем подпружиненный шибер 5, приводимый в движение от кулачкового или любого
25 другого механизма, отделяет лист от стопы и выталкивает его в щель 10.
Предмет изобретения
Устройство для отделения листа от стопы, ЗО содержащее магазин с подпружиненной план455782
Фиа 2
Составитель Ю )Каворонков
Техред 3. Тараненко
Корректор Т. Хворова
Редактор E. Сотник
Заказ 625/9 Изд. № 266 Тираж 966 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 кой, прижимающей стопу листов к передней стенке магазина, на которой установлен подпружиненный шибер с возможностью возвратно-поступательного движения в направлении, перпендикулярном усилию пружины, которой снабжена планка, служащий для отделения листа от стопы и выталкивания его в отверстие в нижней части магазина, о т л и ч а ющ е е с я тем, что, с целью обеспечения возможности отделения криволинейных листов, передняя стенка магазина и подпружиненная
5 планка выполнены с выступами, обращенными один к другому и имеющими каждый длину меньше длины отделяемого листа.
