Реферат

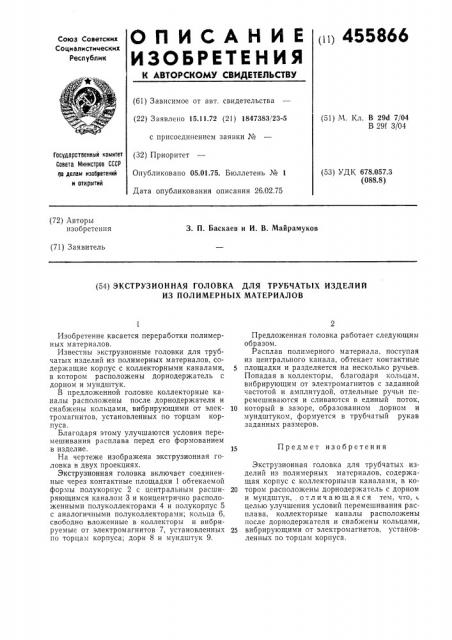

ОПИСАНИЕ

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ i>) 455866

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.11.72 (21) 1847383/23-5 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень № 1

Дата опубликования описания 26.02.75 (51) М. Кл. В 29d 7/04

В 291 3/04

Государстаеииый комитет

Совета Министров СССР

ga делам изобретений и открытий (53) УДК 678.057.3 (088.8) (72) Авторы изобретения

3. П. Баскаев и И. В. Майрамуков (71) Заявитель (54) ЭКСТРУЗИОННАЯ ГОЛОВКА ДЛЯ ТРУБЧАТЫХ ИЗДЕЛИЙ

ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение касается переработки полимерных материалов.

Известны экструзионные головки для трубчатых изделий из полимерных материалов, содержащие корпус с коллекторными каналами, в котором расположены дорнодержатель с дорном и мундштук.

В предложенной головке коллекторные каналы расположены после дорнодержателя и снабжены кольцами, вибрирующими от электромагнитов, установленных по торцам корпуса.

Благодаря этому улучшаются условия перемешивания расплава перед его формованием в изделие.

На чертеже изображена экструзионная головка в двух проекциях.

Экструзионная головка включает соединенные через контактные площадки 1 обтекаемой формы полукорпус 2 с центральным расширяющимся каналом 3 и концентрично расположенными полуколлекторами 4 и полукорпус 5 с аналогичными полуколлекторами; кольца 6, свободно вложенные в коллекторы и вибрируемые от электромагнитов 7, установленных по торцам корпуса; дорн 8 и мундштук 9.

Предложенная головка работает следующим образом.

Расплав полимерного материала, поступая из центрального канала, обтекает контактные

5 площадки и разделяется на несколько ручьев.

Попадая в коллекторы, благодаря кольцам, вибрирующим от электромагнитов с заданной частотой и амплитудой, отдельные ручьи перемешиваются и сливаются в единый поток, 10 который в зазоре, образованном дорном и мундштуком, формуется в трубчатый рукав заданных размеров.

Экструзионная головка для трубчатых изделий из полимерных материалов, содержащая корпус с коллекторными каналами, в ко20 тором расположены дорнодержатель с дорном и мундштук, отличающаяся тем, что, с целью улучшения условий перемешивания расплава, коллекторные каналы расположены после дорнодержателя и снабжены кольцами, 25 вибрирующими от электромагнитов, установленных по торцам корпуса.

455866

Составитель Г. Станслер

Текред А. Камышникова

Корректор Т. Гревцова

Редактор 3. Горбунова
