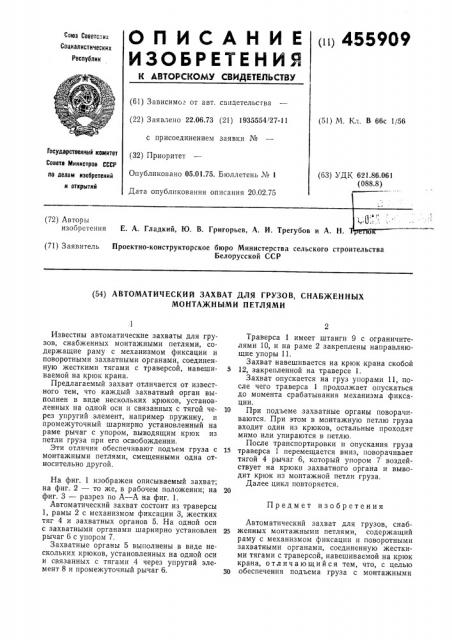

(ii> 455909

ОПИСАНИЕ

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски:

Социалистических

Республик (61) Зависимо. от авт. свидетельства (22) Заявлено 22.06.73 (21) 1935554.127-11 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень № 1 (51) M. Кл. В 66с 1/56

Гасударственный комитет

Совета Министров СССР (63) УДК 621.86.061 (088.81 по делам изобретений и открытий

Дата опуб (72) Авторы изобретения Е. A. Гладк (71) Заявитель Проектно-конструкторское бюро Министерства сельского строительства

Белорусской ССР (54) АВТОМАТИЧЕСКИЙ ЗАХВАТ ДЛЯ ГРУЗОВ, СНАБ)КЕННЫХ

МОНТА)КНЫМИ ПЕТЛЯМИ

Предмет изобретения

Известны автоматические захваты для грузов, снабженных монтажными петлями, содержащие раму с механизмом фиксации и поворотными захватными органами, соединенную жесткими тягами с траверсой, навешиваемой на крюк крана.

Предлагаемый захват отличается от извест. ного тем, что каждый захватный орган выполнен в виде нескольких крюков, установленных на одной оси и связанных с тягой че. рез упругий элемент, например пружину, и промежуточный шарнирно установленный на раме рычаг с упором, выводящим крюк из петли груза при его освобождении.

Эти отличия обеспечивают подъем груза с монтажными петлями, смещенными одна относительно другой.

На фиг. 1 изображен описываемый захват; на фиг. 2 — то же, в рабочем положении; на фиг. 3 — разрез по А — А на фиг. 1.

Автоматический захват состоит из траверсы

1, рамы 2 с механизмом фиксации 3, жестких тяг 4 и захватных органов 5. На одной оси с захватными органами шарнирно установлен рычаг 6 с упором 7.

Захватные органы 5 выполнены в виде нескольких крюков, установленных на одной оси и связанных с тягами 4 через упругий элемент 8 и промежуточный рычаг 6.

Траверса 1 имеет штанги 9 с ограничителями 10, и на раме 2 закреплены направляющие упоры 11.

Захват навешивается на крюк крана скобой

5 12, закрепленной на траверсе 1.

Захват опускается на груз упорами 11, после чего траверса 1 продолжает опускаться до момента срабатывания механизма фикса. ции.

10 При подъеме захватные органы поворачиваются. При этом в монтажную петлю груза входит один из крюков, остальные проходят мимо или упираются в петлю.

После транспортировки и опускания груза

l траверса 1 перемещается вниз, поворачивает тягой 4 рычаг 6, который упором 7 воздействует на крюки захватного органа и выводит крюк из монтажной петли груза.

Далее цикл повторяется.

Автоматический захват для грузов, снаб2S женных монтажными петлями, содержащий раму с механизмом фиксации и поворотными захватными органами, соединенную жесткими тягами с траверсой, навешиваемой на крюк крана, отличающийся тем, что, с целью

30 обеспечения подъема груза с монтажными

455909

Фиг петлями, смещенными относительно друг друга, каждый захватный орган выполнен в виде нескольких крюков, установленных на одной оси и связанных с тягой через упругий элемент, например пружину, и промежуточный шарнирно установленный на раме рычаг с упором, выводящим крюк из петли груза при его освобождении.

455909
