Способ переработки фильтростатков при производстве силумина

Способ переработки фильтростатков при производстве силумина

Иллюстрации

Показать все

Реферат

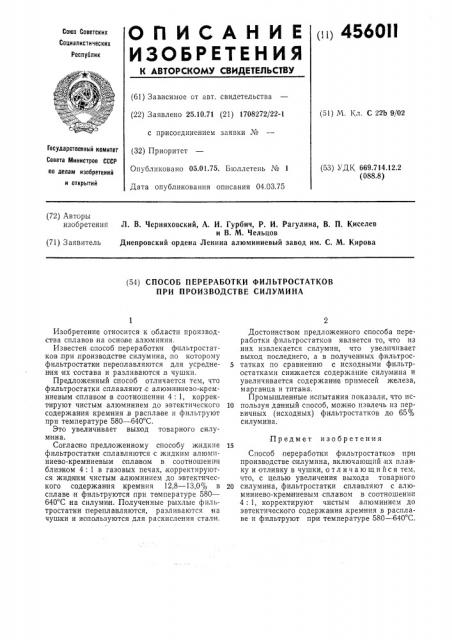

<и> 456ОИ

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.10.71 (21) 1708272/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 05,01.75. Бюллетень № 1

Дата опубликования описания 04.03.75 (51) М. Кл. С 22Ь 9/02

Государственный комитет

Совета Министров СССР (53) УДК 669.714.12.2 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Л. В. Черняховский, А. И. Гурбич, P. И. Рагулина, В. П. Киселев и В. М. Чельцов

Днепровский ордена Ленина алюминиевый завод им. С. М. Кирова (71) Заявитель (54) СПОСОБ ПЕРЕРАБОТКИ ФИЛЬТРОСТАТКОВ

ПРИ ПРОИЗВОДСТВЕ СИЛУМИНА

Изобретение относится к области производства сплавов,на основе алюминия.

Известен способ переработки фпльтростатков,при производстве силумина, по которому фильтростатк и переплавляются для усреднения их состава и разливаются:в чушки.

Предложенный способ отличается тем, что фильтростатки сплавляют,с алюми н иево-кремниевым сплавном в соотношении 4: 1, корректируют чистым алюминием до эвтектического содержания кремния,в расплаве и фильтруют при температуре 580 — 640 С.

Это увеличивает выход товарного силумин,на.

Согласно предложенному способу жидкие фильтростатки,сплавляются с жидким алюминиево-кремниевым сплавом в соотношении близком 4: 1:в газовых печах, корректируются жидким чистым алюминием до эвтектического содержания кремния 12,8 — 13,0% в сплаве и фильтруются при твмпературе 580—

640 С на силумин. Полученные рыхлтяе фильтростатки переплавляются, разливаются на чушки и используются для раскисления стали.

Достоинством предложенного способа переработки фильтростатков является то, что из них извлекается силумин, что увеличивает выход последнего, а в полученных фильтрос5 татках по сравнению с исходными фильтростатками снижается содержание силумина и увеличивается содержание примесей железа, марганца и титана.

Промышленные испытания показали, что ис10 пользуя данный способ, можно извлечь из первичных (исходных) фильтростатков до 65 о/0 силумина.

Предмет изобретения

Способ переработки фильтростатков при производстве силумина, включающий их плавку и отливку в чушки, о тл и ч а ю щи йс я тем. что, с целью увеличения выхода товарного

20 силумина, фильтростатки сплавляют с алюминиево-кремниевым сплавом в соотношении

4: 1, корректируют чистым алюминием до эвтектического содержания, кремния в расплаве и фильтруют при температуре 580 — 640 С.
