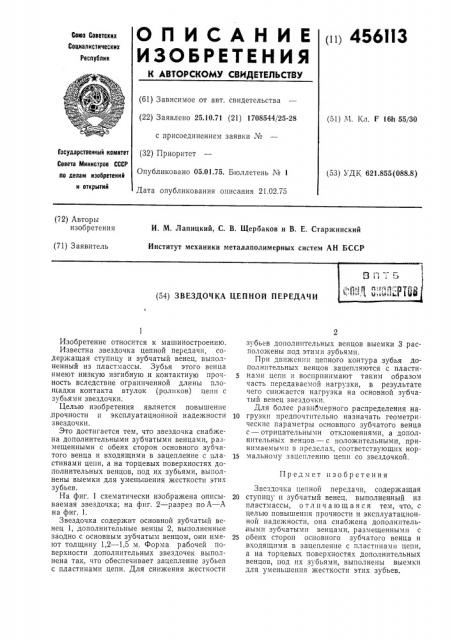

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»> 456II3

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.10.71 (21) 1708544/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень ¹ 1

Дата опубликования описания 21.02.75 (51) М. Кл. F 16h 55/30

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.855(088.8) (72) Авторы изобретения

И. М. Лапицкий, С. В. Щербаков и В. Е. Старжинский

Институт механики металлполимерных систем АН БССР (71) Заявитель (54) ЗВЕЗДОЧКА ЦЕПНОЙ ПЕРЕДАЧИ

Предмет изобретения

Изобретение относится к машиностроению.

Известна звездочка цепной передачи, содержащая ступицу и зубчатый венец, выполненный из пластмассы. Зубья этого венца имеют низкую изгибную и контактную прочность вследствие ограниченной длины площадки контакта втулок (роликов) цепи с зубьями звездочки.

Целью изобретения является повышение ,прочности и эксплуатационной надежности звездочки.

Это достигается тем, что звездочка снабжена дополнительными зубчатыми венцами, размещенными с обеих сторон основного зубчатого венца и входящими в зацепление с пластинами цепи, а на торцевых поверхностях дополнительных венцов, под их зубьями, выполнены выемки для уменьшения жесткости этих зубьев.

На фиг. 1 схематически изображена описываемая звездочка; на фиг. 2 — разрез по А — А на фиг. 1.

Звездочка содержит основной зубчатый венец 1, дополнительные венцы 2, выполненные заодно с основным зубчатым венцом, они имеют толщину 1,2 — 1,5 м. Форма рабочей поверхности дополнительных звездочек выполнена так, что обеспечивает зацепление зубьев с пластинами цепи. Для снижения жесткости зубьев дополнительных венцов выемки 3 расположены под этими зубьями.

При движении цепного контура зубья дополнительных венцов зацепляются с пластинами цепи и воспринимают таким образом часть передаваемой нагрузки, в результате чего снижается нагрузка на основной зубчатый венец звездочки.

Для более равнбмерного распределения на10 грузки предпочтительно назначать геометрические параметры основного зубчатого венца с — отрицательными отклонениями, а дополнительных венцов — с положительными, принимаемыми в пределах, соответствующих нор1S мальному зацепленшо цепи со звездочкой.

Звездочка цепной передачи, содержащая

20 ступицу и зубчатый венец, выполненный из пластмассы, о тл и ч а ющ а я ся тем, что, с целью повышения прочности и эксплуатационной надежности, она снабжена дополнительными зубчатыми венцами, размещенными с

25 обеих сторон основного зубчатого венца и входящими в зацепление с пластпнамп цепи, а на торцевых поверхностях дополнительных венцов, под их зубьями, выполнены выемки для уменьшения жесткости этих зубьев.
