Способ изготовления плавильных тиглей

Способ изготовления плавильных тиглей

Иллюстрации

Показать все

Реферат

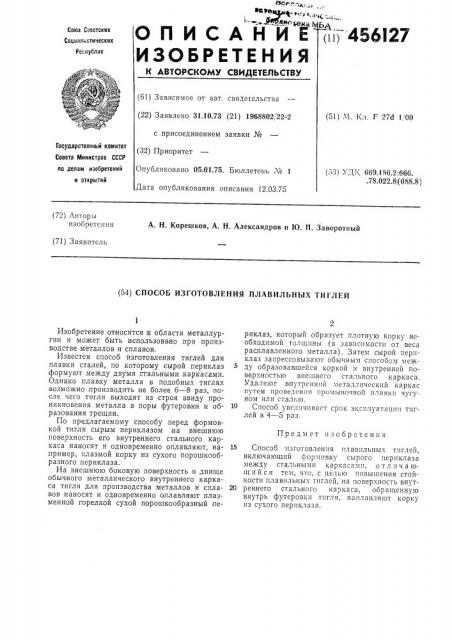

ОПИСАНЙЕ

ИЗОБРЕТЕН ИЯ й1) 456127

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 31.10.73 (21) 1968802, 22-2 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень ¹ 1

Дата опубликования описания 12.03.75 (51) М. Кл. Г 27d 1 00

Государственный комитет

Совета Министров СССР ло делам изобретений (53) УДК 669.186.2:6GG. .78.022.8(088.8) и открытий (72) Авторы изобретения

А. Н. Корешков, А. H. Александров и Ю. П. Заворотный (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПЛАВИЛЬНЫХ ТИГЛЕЙ

Предмет изобретения

Изобретение относится к области металлургии и может быть использовано при производстве металлов и сплавов, Известен способ изготовления тиглей для плавки сталей, по которому сырой периклаз формуют между двумя стальными каркасами.

Однако плавку металла в подобных тиглях возможно производить .не более 6 — 8 раз, IIoсле чего тигли выходят из строя ввиду про.никновения металла в поры футеровк и и образования трещин.

По предлагаемому способу перед формовкой тигля сырым периклазом на внешнюю поверхность его внутреннего стального каркаса наносят и одновременно оплавляют, например, плазмой корку из сухого порошкообразного периклаза.

На внешнюю боковую поверхность и днище обычного металлического внутреннего каркаса тигля для производства металлов и сплавов наносят и одновременно оплавляют плазменной горелкой сухой порошкообразный нериклаз, который образует плотную корку необходимой толщины (в зависимости от веса расплавленного металла). Затем сырой периклаз запрессовывают обычным способом между образовавшейся коркой и внутренней поверхностью внешнего стального каркаса.

Удаляют внутренний металлический каркас путем проведения промывочной плавки чугуном или сталью.

10 Способ увеличивает срок эксплуатации тиглей в 4 — 5 раз.

15 Способ изготовления плавпльнb>х тиглей, включающий формовку сырого перпклаза между стальными каркасами, о тл п ч а ющийся тем, что, с целью повышения стойкости плавильных тиглей, на поверхность внут20 реннего стального каркаса, обращенную внутрь футеровки тигля, наплавляют корку из сухого периклазг.
