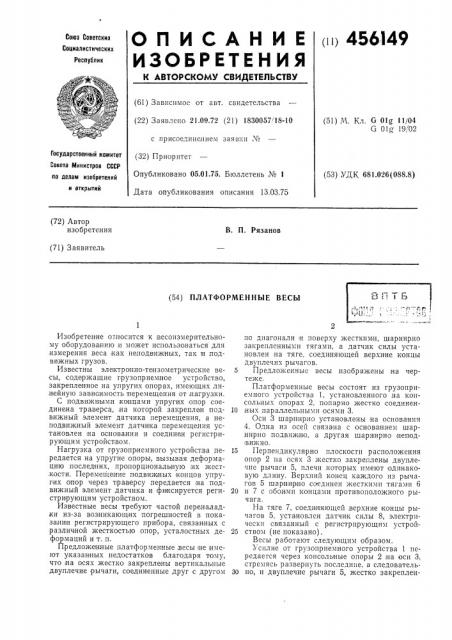

О П И С А Н И Е 00 456149
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.09.72 (21) 1830057, 18-10 (51) М, Кл. G 01© 11/04
G О1 19 02 с .присоедине»ием заявки Х2
Государственный комитет
Совета Министров СССР (32) Приоритет
Опубликовано 05.01.75. Бюллетень № 1
Дата опубликования описания 13.03.75 (53) УДК 681.026(088.8) по делам изобретений и открытий (72) Автор изобретения
В. П. Рязанов (71) Заявитель (54) ПЛАТФОРМЕННЫЕ ВЕСЫ
Изобретение относится к .весоизмерительному оборудованию и может использоваться для измерения, веса как неподвижных, так и подвижных грузов.
Известны электронно-тензометрические весы, содержащие грузоприемное устройство, закрепленное на упругих опорах, имеющих ли,нейную зависимость перемещения от,нагрузки.
С подвижными, концами упругих опор соединена траверса,,на которой закреплен подвижный элемент датчика перемещения, а неподвижный элемент датчика перемещения установлен на основании и соединен регистрирующим устройством.
Нагрузка от грузоприемного устройства передается на упругие опоры, вызывая деформацию последних, пропорциональную,их жест,кости. Перемещение подвижных концов упругих опор через траверсу .передается на подвижный элемент датчика и фиксируется регистрирующим устройством.
Известные весы требуют частой,переналадки из-за возникающих погрешностей в показании регистрирующего прибора, связанных с различной жесткостью опор, усталостных деформаций и т. п.
Предложенные платформенные весы не имеют указанных недостатков благодаря тому, что на осях жестко закреплены вертикальные двуплечие рычаги, соединенные друг с другом по диагонали и поверху жесткими, шарнирно закрепленными тягами, а датчик силы установлен на тяге, соединяющей верхние концы двуплечих рычагов.
5 Предложенные весы изображены на чертеже.
Платформенные весы состоят из грузоприемного устройства 1, установленного на консольных опорах 2, попарно жестко соединен10,ных пар аллельным и осями 3.
Оси 3 шарнирно установлены на основании
4. Одна из осей связана с основанием шарнирно подвижно, а другая шарнирно непод вижно.
15 Перпендикулярно плоскости расположения опор 2»а осях 3 жестко закреплены двуплечпе рычаги 5, плечи которых имеют одинаковую длину. Верхний конец каждого из рычагов 5 шарнир но соединен жесткими тягами 6
20 и 7 с обоими концами противоположного рычага.
На тяге 7, соединяющей верхние концы рычагов 5, установлен датчик силы 8, электрически связанный с регистрирующим устрой25 ством (не показано).
Весы работают следующим образом.
Усилие от грузоприемного устройства 1 передается через консольные опоры 2,на оси 3, стремясь развернуть последние, а следователь30 но, и двуплечие рычаги 5, жестко закреплен456149
Предмет изобретения
Составитель В. Вайншенкер
Техред Е. Борисова Корректор 3. Тарасова
Редактор В. Фельдман
Заказ 575/6 Изд. № 356 Тираж 740 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ные на них, в противоположных, направлениях.
Но тяги б,и 7, связывающие рычаги 5, удерживают последние от поворота, сохраняя всю систему,в статическом равновесии, и,воспринимают при этом усилия, действующие от нагрузки.
Под действием этих усилий .в тягах 6 и 7 возникают внутренние напряжения.
Усилие, действующее на тягу 7, пропорционально .величине, нагрузки и не зависит от места расположения последней на грузоприемном устройстве.
Возникающее на тяге 7 напряжение воспринимается датчиком 8 и передается на,регистрирующее устройство.
Платформенные весы, содержащие грузоприемное устройство, установленное на кон5 сольных опорах, попарно жестко соединвнных осями, датчик силы и регистрирующее устройство, отличающиеся тем, что, с целью увеличения точности, измерения,,на осях жестко закреплены, вертикальные двуплечие
10 рычаги, соединенные друг с другом по диагонали и поверху жесткими, шарнирно закрепленными тягами, а датчик силы установлен на тяге, соединяющей верхние концы двуплечих рычагов, 15
