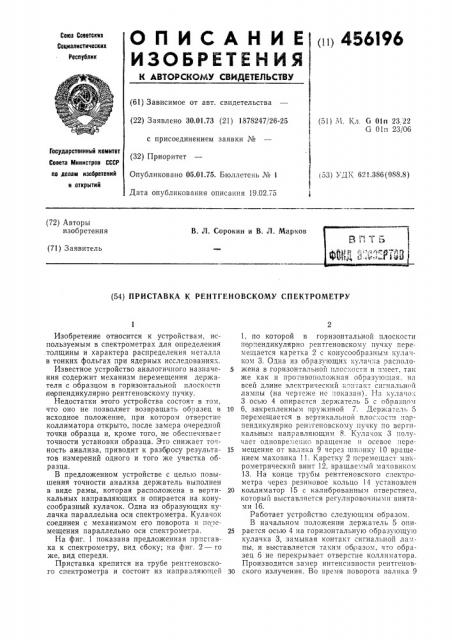

О П И С А Н И Е (()) 456l96

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 30.01.73 (21) 1878247/26-25 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень № l

Дата опубликования описания 19.02.75 (51) М. Кл. G Oln 23,22

G 01n 23/06

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 6?1.386(088.8) (72) Авторы изобретения

В. Л. Сорокин и В. Л. Мар (71) Заявитель (54) ПРИСТАВКА К РЕНТГЕНОВСКОМУ СПЕКТРОМЕТРУ

Изобретение относится к устройствам, используемым в спектрометрах для определения .толщины и характера распределения металла в тонких фольгах при ядерных исследованиях.

Известное устройство аналогичного назначения содержит механизм перемещения держателя с образцом в горизонтальной плоскости ле)рпендикулярно рентгеновскому пучку.

Недостатки этого устройства состоят в том, что оно не позволяет возвращать образец в исходное положение, при котором отверстие коллиматора открыто, после замера очередной точки образца и, кроме того, не обеспечиваег точности установки образца. Это снижает точность анализа, приводит к разб росу результатов измерений одного и того же участка образца.

В предложенном устройстве с целью повыщения точности анализа держатель выполнен в виде рамы, которая расположена в вертикальных направляющих и опирается на конусообразный кулачок. Одна из образующих кулачка параллельна оси спектрометра. Кулачок соединен с механизмом его поворота и не ремещения параллельно оси спектрометра.

На фиг. 1 показана предложенная приставка к спектрометру, вид сбоку; на фиг. 2 — то же, вид спереди.

Приставка крепится на трубе рентгеновского спектрометра и состоит из напразляющей

1, по которой в горизонтальной плоскости пе)рпендикулярно рентгеновскому пучку перемещается каретка 2 с конусообразным кулачком 3. Одна из образующих кулач: à pBc)10;Ioжена в горизонтальной плоскости и имеет, так же как и противоположная образующая, на всей p!IHHe электрический конт3I(сигнальной лампы (на чертеже не показан). На кулачо

3 осью 4 опирастся держатель 5 " образцом

10 6, закрепленным пружиной 7, Держатель 5 перемещается в вертикальной плоскости пе рпендикулярно рент еновскому пучку по вертикальным направляющим 8. Кулачок 3 получает одновременно вращение и осевое иере15 мещение от валика 9 через шпонку 10 вращением маховика 11. Каретку 2 псремещаст мпкрометрический винт 12, вращаемый маховиком

13. На конце трубы рентгеновского спект)рометра через резиновое кольцо 14 установлен

20 коллиматор 15 с калиброванным отверстием, который выставляется регулировочными винтами 16.

Работает устройство следующим образом.

В начальном положении держатель 5 опи25 рается осью 4 на горизонтальную образующую кулачка 3, замыкая контакт сигнальной лампы, и выставляется таким об разом, что образец 6 не перекрывает отверстие коллиматора.

Производится замер интенсивности рентгеновзо ского излучения. Во время поворота валика 9 маховиком 11 на половину оборота контакт сигнальной лампы размыкается, кулачок 3 смещается в осевом направлении на половину шага резьбы хвостовика и поворачивается на половину оборота. При этом наклонная образующая занимает верхнее положение, замыкая контакт сигнальной лампы. Став опорой для держателя 5, эта ооразующая под действием собственного веса или пружины опускается на величину, равную произведению величины продольного перемещения кулачка 3 на тангенс угла образующей кулачка с продольной осью, и перекрывает отверстие коллиматора 15.

После замера данной точки образца 6 валик

9 поворачивается в том же направлении маховиком 11 на следующую половину оборота.

Кулачок 3 снова смещается в осевом нап равлении на половину шага резьбы хвостовика, а горизонтальная образующая кулачка 3 занимает верхнее положение, замыкая контакт сигнальной лампы. При этом держатель 5 с образцом 6 поднимается, открывая отверстие колл и м а тор а 15.

Повернув снова кулачок 3 на полоборота в том же направлении, перекрывают отверстие коллиматора 15 следующей точкой образца 6.

Таким образом измеряют интенсивность рентгеновского пучка, проходящего через образец

456196

4 j..6 по линии в вертикальной плоскости на всей

«Ждлине, причем каждую точку можно замерять - многократно и в любой последовательности, используя отсчитывающее устройство. Замеs рив все точки образца 6 по линии в вертикальной плоскости, микрометрическим винтом 12, повернув маховик 13, перемещают каретку

2 в горизонтальной плоскости перпендикулярно рентгеновскому пучку на необходимую ве1р личину и производятся следующие измерения образца.

Предмет изобретения

Приставка к рентгеновскому спектрометру, содержащая основание, держатель с образцом, устройство для горизонтального и вергикального перемещения держателя с образцом

20 относительно отверстия коллимато ра, о т л ич а ю щ а я с я тем, что, с целью повышения точности анализа, держатель выполнен в виде рамы, которая расположена в вертикальных направляющих и опирается на конусообраз2S ный кулачок, соединенный с механизмом поворота и перемещения кулачка вдоль оси спектрометра, причем одна из образующих кулачка параллельна оси спектрометра.
