th) 456202

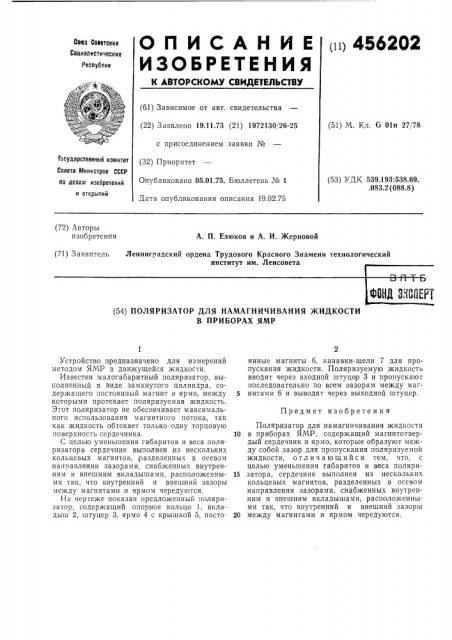

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0ец Метсиии

Сациалистичесиии

Реслублиы (61) Зависимое от авт. свидетельства (22) Заявлено 19.11.73 (21) 1972130 26-25 с присоединением заявки № (32) Приоритет

Опубликовано 05.01.75. Бюллетень № 1

Дата опубликования описания 19.02.75 (51) М. Кл. 6 01п 27/78

Гасударственный комитет

Совета Министров СССР (53) УДК 539.193:538.69. .083.2 (088 8) ло делам изобретений н открытий (72) Авторы изобретения

А. П. Езюков и А. И. Жерновой (71) Заявитель Ленинградский ордена Трудового Красного Знамени технологический институт им. Ленсовета

ФЫ 3KCfiEPT (54) ПОЛЯРИЗАТОР ДЛЯ НАМАГНИЧИВАНИЯ ЖИДКОСТИ

В ПРИБОРАХ ЯМР

Предмет изобретен ия

Устройство п редназначено для измерений методом ЯМР в движущейся жидкости.

Известен малогабаритный поляризатор, выполненный в виде замкнутого цилиндра, содержащего постоянный магнит и ярмо, между которыми протекает поляризуемая жидкость.

Этот поляризатор не обеспечивает максимального использования магнитного потока, так как жидкость обтекает только одну торцовую поверхность сердечника.

С целью уменьшения габаритов и веса .поляризатора сердечник выполнен,из нескольких кольцевых магнитов, разделенных в осевом направлении зазорами, снабженных внутренним и внешним вкладышами, расположенными так, что внутренний и внешний зазоры между магнитами,и ярмом чередуются.

На чергеже показан предложенный поляризатор, содержащий опорное кольцо 1, вкладыш 2, штуцер 3, ярмо 4 с крышкой 5, постоянные магниты 6, канавки-щели 7 для пропускания жидкости. Поляризуемую жидкость вводят через входной штуцер 3 и пропускаюг последовательно по всем зазорам между маг5 нитами 6 и выводят через выходной штуцер.

Поляризатор для намагничивания жидкости

10 в приборах ЯМР, содержащий магнитотвердый сердечник и ярмо, которые образуют между собой зазор для пропускания поляризуемой жидкости, отличающийся тем, что, с целью уменьшения габаритов и веса поляри15 затора, сердечник выполнен из нескольких кольцевых магнитов, разделенных в осевом направлении зазорами, снабженных внутренним и внешним вкладышами, расположенными так, что внутренний и внешний зазоры

20 между магнитами и ярмом чередуются.

456202

Составитель А. Переверзева

Техред Г. Васильева Корректор Н. Лебедева

Редактор Т. Орловская

Типография, пр. Сапунова, 2

Заказ 296, 16 Изд. № 264 Тираж 901 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5
